在新能源电池检测、手机屏幕缺陷识别、汽车零部件测量等工业场景中，机器视觉系统是质量把控的核心。而图像采集卡作为系统 “隐形功臣”，虽不像相机能 “捕景”、算法能 “判断”，却能让相机信号转化为计算机可处理的数据，堪称 “数据桥梁”。

不少人误以为 “相机可直接传图到电脑”，实则不然：无采集卡，模拟相机信号是 “乱码”，高速数字相机数据流会 “拥堵”，多相机同步画面会 “错位”。本文从定义、原理、参数、应用四维度，拆解其核心逻辑，帮你搞懂它为何是机器视觉 “刚需部件”。

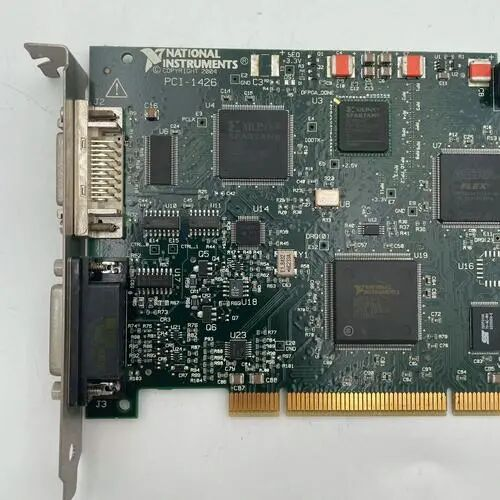

一、重新认识：图像采集卡是 “翻译官 + 控制器”

提到 “采集卡”，易让人联想到 “存储卡”，但机器视觉领域的图像采集卡，是连接工业相机与计算机的 “双向交互中枢”，核心功能分两类：

1. 信号 “翻译”：实现设备无障碍沟通

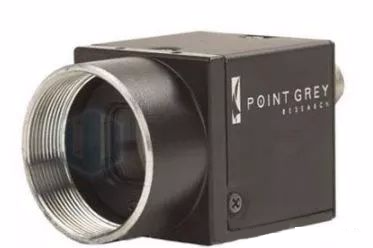

工业相机输出信号分两类，均需采集卡转换格式：

· 模拟信号（传统 CCD 相机）：输出连续电信号，类似 “模拟广播”，计算机仅能处理数字信号。采集卡通过 “模数转换（A/D 转换）”，将 0-5V 信号按 8bit/12bit 精度，转为 0-255/0-4095 等数字值，让计算机 “看懂” 图像。

· 数字信号（主流工业相机）：输出厂商自定义格式（如 Camera Link 协议），操作系统无法直接解析。采集卡充当 “解码器”，转为 BMP、RAW 等通用格式后传输。

案例：瓶盖厂用模拟 CCD 相机检测划痕，直连电脑仅显电压波动；插采集卡后，信号转为 12bit 数字图像，0.1mm 划痕清晰可见，计算机可精准标记不良品。

2. 相机 “控制”：提升采图精准度

除信号转换，采集卡还能 “指挥” 相机：

· 触发控制：流水线中，接收传感器 “零件到位” 信号后触发相机曝光，避免 “空拍”“漏拍”，如食品包装线仅在包装袋到位时拍照。

· 参数调节：通过软件远程设曝光时间、增益等。检测反光金属件调短曝光防过曝，拍透明塑料件提增益增对比度。

· 多机同步：3D 检测、全景拼接时，发送同步信号让多相机 “同时曝光”，同步误差可控制在 0.1 微秒内，避免 3D 建模偏差。

二、拆解原理：3 步完成 “信号接收 - 处理 - 传输”

图像采集卡工作流程可拆为 3 步，围绕 “高效精准” 设计：

1. 信号接收：做好对接准备

相机通电后，采集卡与相机 “协议握手”，确认型号、分辨率、像素时钟等参数，初始化缓存区。如对接 GigE 相机，确认帧率、数据位宽，确保接收速度匹配输出，防 “数据溢出”。

2. 信号处理：完成格式转换

依信号类型启动不同模块：

· 模拟信号：A/D 转换芯片（如 ADI 的 AD9288）转数字像素，滤波电路过滤电磁干扰，防图像 “雪花点”，避免零件边缘 “毛刺” 影响测量。

· 数字信号：FPGA 芯片（如 Xilinx Artix 系列）解析协议，提取像素与同步信号存缓存，若为压缩数据则先解压，确保传输原始图像。

3. 数据传输：保障实时稳定

处理后的数据通过 PCIe、USB3.0 等接口传计算机：

· 高速接口优先：工业常用 PCIe 接口，PCIe x4 带宽达 8GB/s，满足 2000 万像素、60fps 相机实时传输；USB3.0 带宽约 5GB/s，适合 30fps 以下场景。

· 缓存防断流：内置 1GB-4GB DDR3/DDR4 缓存，先存 1-2 帧再批量传输，避免计算机处理其他任务时数据 “断流”。

三、关键参数：3 个指标定选型

选采集卡若只看 “接口”，易 “买错” 或 “浪费”，盯紧 3 个指标可精准匹配需求：

1. 通道数：决定同时接相机数量

通道数指同时处理相机信号的数量，分单 / 双 / 四通道：

· 单通道：适合单相机场景（如单一零件缺陷检测），性价比高。

· 多通道：用于多相机协作（如 PCB 全景检测），四通道采集卡可同步接收 4 台相机数据，效率提升 4 倍。

注意：多通道需支持 “同步触发”，防通道间误差导致图像错位。

2. 采样频率：决定处理速度

采样频率（单位 MHz）指每秒处理像素数，直接决定支持相机最高帧率，公式为：采样频率 ≥ 相机分辨率 × 帧率。

如 2000 万像素、60fps 相机，需采样频率至少 120MHz，选 100MHz 卡会 “处理不足” 导致丢帧。不同接口上限不同：Camera Link 达 850MHz，GigE 约 200MHz，选型留 10%-20% 余量。

3. 分辨率与精度：影响图像清晰度

· 分辨率支持：需兼容相机最高分辨率，若相机 5000 万像素、采集卡仅支持 2000 万像素，会压缩图像丢细节，影响芯片引脚等高精度检测。

· A/D 转换精度（模拟相机）：精度越高灰度等级越多，8bit（256 级）适合颜色差异明显场景，12bit（4096 级）可捕捉细微亮度变化，适合透明件划痕检测。

四、避坑指南：分清 “帧” 与 “场”

模拟或隔行扫描相机场景中，易混淆 “帧” 与 “场”，影响采图效率：

· 帧：完整画面，1 帧即 1 张照片，帧率是每秒拍摄完整照片数。逐行扫描相机每次输出 1 帧，适合静态或慢动物体检测。

· 场：帧的 “一半”，隔行扫描相机为提 “流畅度”，将 1 帧分奇数场（1、3、5… 行）与偶数场（2、4、6… 行），传输后合成完整帧。

避坑：检测高速物体优先选逐行扫描相机 + 采集卡；用隔行相机需选支持场合成的采集卡，防 “图像缺半”。

五、场景适配：按需选型

图像采集卡无 “万能款”，需依场景匹配：

· 高精度场景（半导体检测）：需高分辨率、多机同步，选 Camera Link/CoaXPress 接口多通道卡，采样频率≥200MHz、A/D 精度≥12bit。

· 高速流水线（饮料瓶检测）：需高帧率、实时传输，选 PCIe 单 / 双通道卡，采样频率≥300MHz，支持硬件触发。

· 低成本场景（教学、小批量检测）：需性价比高、易安装，选 USB3.0 单通道卡，采样频率≥100MHz，适配常见 USB 相机。

结语：图像采集卡是机器视觉 “隐形基石”

机器视觉系统中，相机是 “眼”、算法是 “脑”，采集卡是 “神经中枢”。无它，再高清的相机、智能的算法也 “无用武之地”。

选型核心逻辑：先明确场景需求（相机数量、帧率、精度），再匹配通道数、采样频率、分辨率。选对采集卡，才能让机器视觉系统发挥 “精准检测、高效生产” 价值，成为工业自动化 “质量卫士”。
