镜头能装上，不代表就能正常成像。

接口看起来只差几个字母，选错以后，却可能出现装不上、对不上焦、图像效果不稳定等问题。

工业镜头常见的 C口、CS口、F口，到底有什么区别？这篇一次讲清楚。

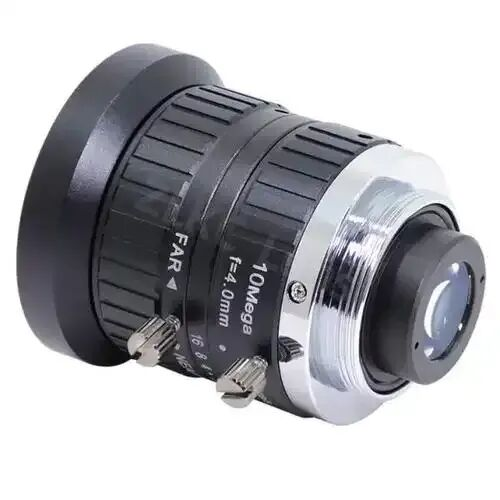

一、C口：工业视觉中的常见接口

C口镜头的接口接触面到焦平面距离为 17.5mm。

它在工业机器视觉领域应用广泛，常用于对图像分辨率和精细成像有要求的场景。

简单理解：

C口兼容范围广，是工业相机和工业镜头中的常见组合。

但要注意，接口名称相同，只代表机械和光学接口基本匹配，不代表焦距、靶面尺寸、分辨率等参数一定满足项目要求。

能装上，只是第一步。

二、CS口：和C口很像，但少了5mm

CS口镜头的接口接触面到焦平面距离为 12.5mm。

C口是17.5mm，CS口是12.5mm。

两者正好相差 5mm。

这5mm，决定了它们的兼容关系。

C口镜头能不能装在CS口相机上？

可以。

增加一个 5mm的C/CS转接环，就能补足距离。

CS口镜头能不能装在C口相机上？

通常不行。

因为CS口镜头需要更短的接口距离，安装到C口相机后，很可能无法正常对焦。

所以要记住一句话：

C口镜头可以通过转接环适配CS口相机，CS口镜头不能直接适配C口相机。

接口选错，参数调得再认真也没用。

三、F口：更适合长焦和扩展需求

F口是一种通用型接口，通常用于焦距大于 25mm 的镜头。

相比C口和CS口，F口更适合需要长焦镜头，或者对系统扩展性、灵活性要求较高的应用。

它常见于：

· 长距离成像；

· 较大规格镜头应用；

· 对镜头选择范围要求较高的项目。

简单来说：

C口和CS口更常见于紧凑型工业视觉系统，F口更偏向长焦和高扩展需求。

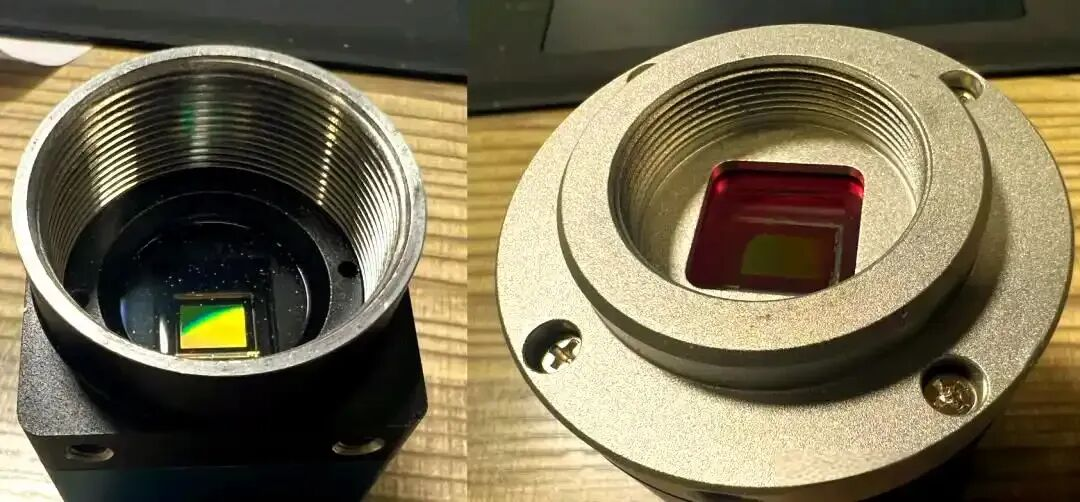

四、三种接口怎么区分？

最容易混淆的是C口和CS口。

判断时不要只看外观，也不要觉得“螺纹差不多就能用”。

真正需要确认的是：

接口类型、接口距离和相机规格是否匹配。

五、接口选对了，为什么图像还是不好？

因为接口只解决“能不能连接”的问题。

镜头能否满足检测要求，还要继续看视场、工作距离、分辨率、景深和焦距。

视场

决定一次能看到多大范围。

视场越大，覆盖区域越广，但单位区域能够获得的图像细节可能越少。

工作距离

指镜头前部到被测物表面的距离。

距离过近或过远，都可能影响对焦和成像效果。

分辨率

决定镜头能不能分辨微小特征。

如果缺陷没有被清晰拍出来，后续算法很难准确识别。

景深

决定工件前后位置发生变化时，图像还能保持多大范围的清晰。

动态检测、工件高度不一致时，尤其需要关注。

焦距

焦距越短，视野通常越大；焦距越长，视野通常越小，更适合拍摄较远目标。

短焦镜头虽然可以获得更大视野，但通常也更容易出现畸变和渐晕问题。

所以，镜头不是焦距越小越好，也不是越长越好。

关键是匹配项目需求。

六、工业镜头接口怎么选？

可以按照下面三步判断。

第一步：确认相机接口

先确定相机是C口、CS口还是F口。

不要镜头买回来以后，再研究怎么连接。

第二步：确认能否正常对焦

尤其要注意C口和CS口之间 5mm接口距离 的差异。

转接环可以解决部分兼容问题，但不能解决所有接口不匹配。

第三步：再看成像参数

接口匹配后，再根据以下条件选择镜头：

· 被测物尺寸；

· 所需视场；

· 工作距离；

· 最小检测特征；

· 景深要求；

· 现场光照条件。

接口决定镜头能不能用。

焦距、分辨率和景深，决定镜头好不好用。

C口、CS口和F口的区别，并不复杂。

真正需要记住的是：

C口接口距离为17.5mm。

CS口接口距离为12.5mm。

C口镜头加5mm转接环，可以用于CS口相机。

CS口镜头不能直接用于C口相机。

F口更适合长焦和扩展要求较高的应用。

工业镜头选型，接口只是起点。

选错接口，镜头可能无法正常对焦；选错参数，图像可能无法满足检测要求。

所以，不要只问“这个镜头能不能装”。

还要问一句：

它能不能在当前项目中，把目标稳定地拍清楚？
