智能读码器不触发，现场很多人会先去软件里找原因：触发模式是不是开了，曝光是不是太短，读码区域是不是没框对。

这些当然要查，但顺序不要反。硬触发场景下，如果外部光电信号根本没进读码器，软件参数再怎么调都没用。

读码器触发输入，说白了就是一句话：外部设备给读码器一个信号，读码器收到后开始读码。这个外部设备可能是光电开关，也可能是 PLC 输出点。关键是要先分清它是 PNP 还是 NPN。

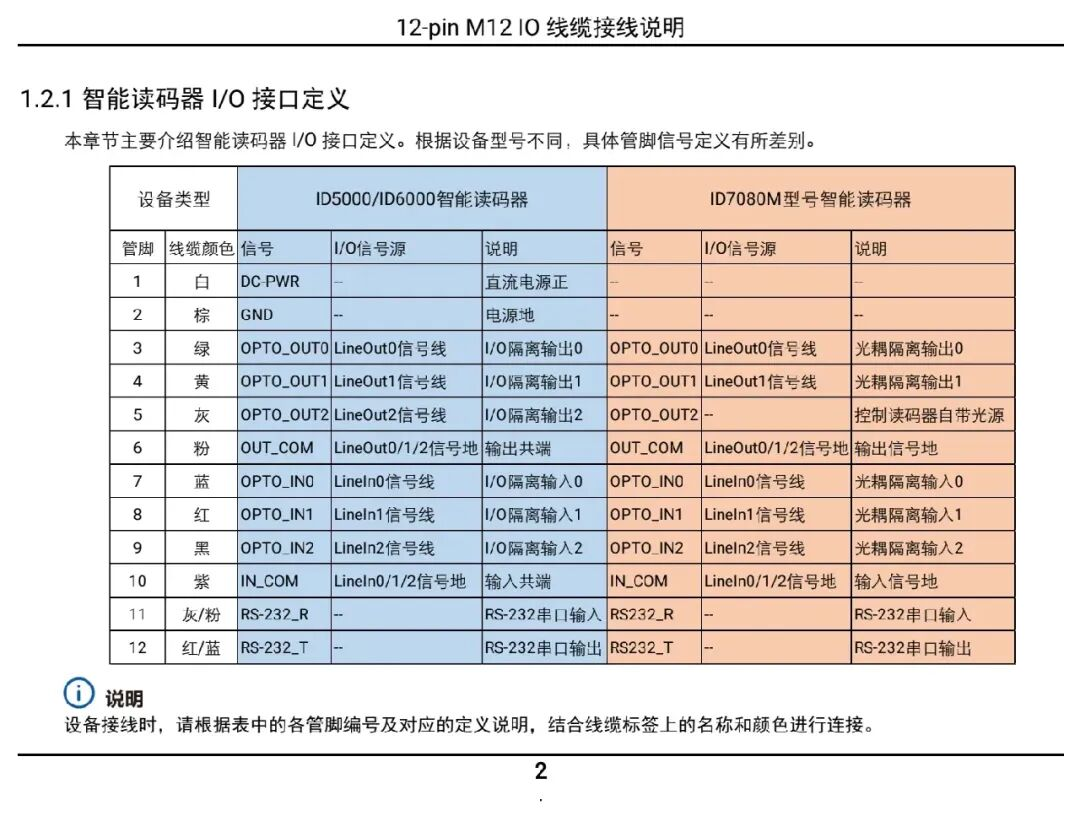

这张表重点看输入相关的几项。

OPTO_IN0/1/2 是读码器的光耦输入。
IN_COM 是输入共端。
DC-PWR 和 GND 是读码器自己的电源。
不同型号，比如 ID5000/ID6000 和 ID7080M，定义上有差异，不能混用。

如果外部光电是 PNP 输出，动作时通常给出高电平信号。

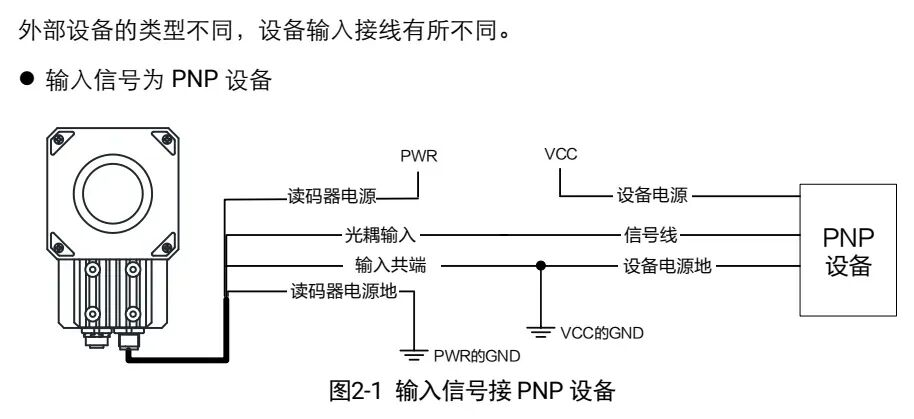

这张图不要被线条绕晕，只看一个问题：外部设备的信号线是不是进入了读码器的光耦输入，输入共端是不是按图形成了回路。

PNP 的理解可以简单一点：外部设备动作时，把一个“正信号”送给读码器。读码器这边只要输入回路正确，就能看到 Line 状态变化。

如果外部设备是 NPN，就不能照 PNP 的想法来。NPN 常见逻辑是动作时把信号拉低，所以经常要考虑上拉电阻。

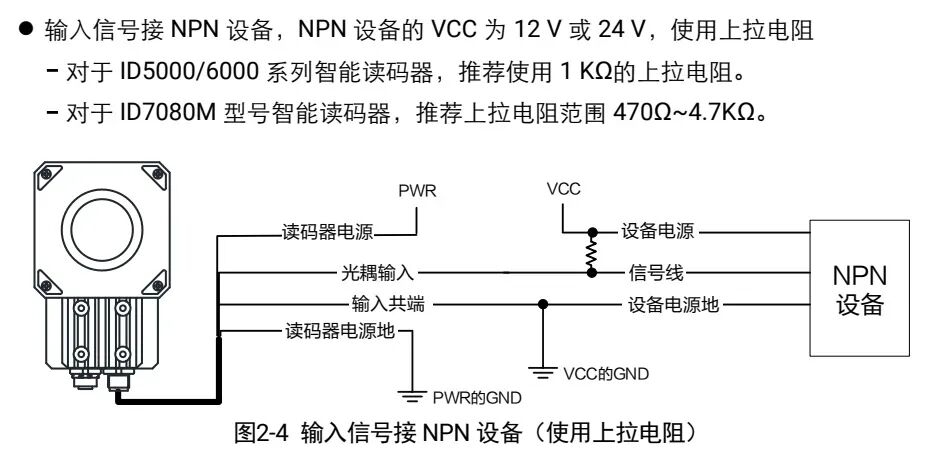

这张图里的上拉电阻很关键。它的作用不是“让信号更强”，而是让信号在没有动作时有一个明确状态。NPN 动作后，再把信号拉到另一种状态。这样读码器才能稳定识别触发。

资料里给出的推荐范围是：

• ID5000/ID6000：推荐 1 kΩ。

• ID7080M：推荐 470 Ω 到 4.7 kΩ。

还有一个现场容易漏掉的点：ID6200EM 的 NPN 接法有单独说明。遇到这个型号，不要直接套普通 ID5000/ID6000 的 NPN 图。

读码器不触发时，建议这样排查：

1. 光电开关到底是 PNP 还是 NPN。

2. 信号线接的是哪一路 OPTO_IN。

3. IN_COM 有没有按输入回路接对。

4. NPN 场景有没有需要上拉。

5. 软件里对应 Line 状态有没有变化。

如果软件里 Line 状态完全不变化，就先不要继续调读码参数。先把电气输入查通，后面的触发模式才有意义。

一句话总结：
读码器不触发，先证明触发信号真的进了 OPTO_IN，再去怀疑软件。
