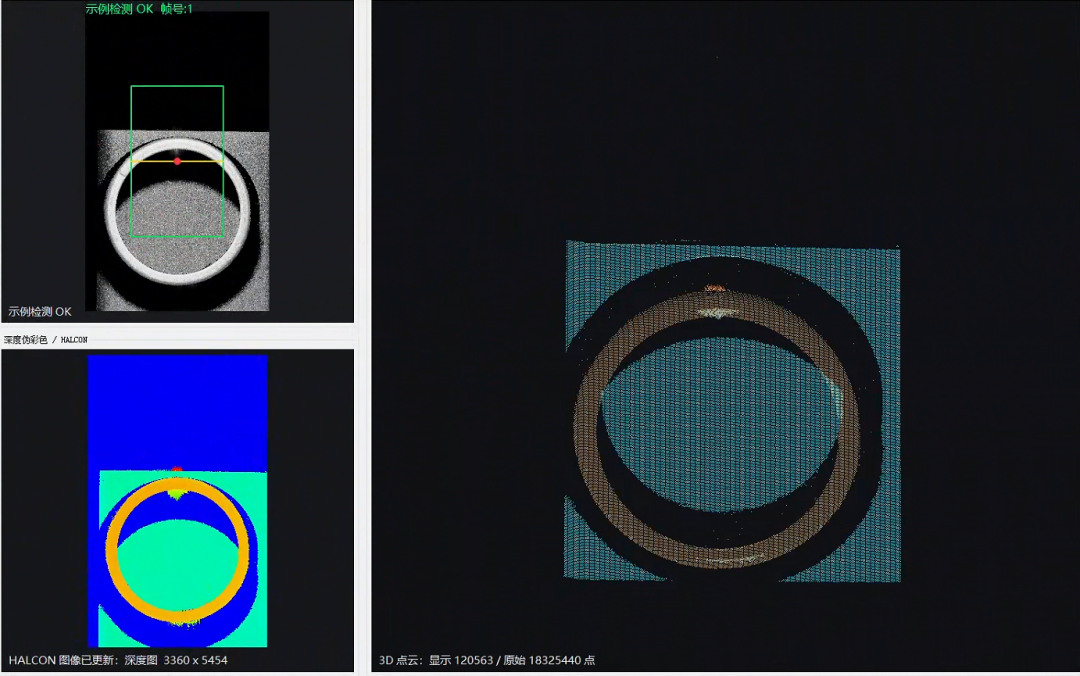

物流线上的线激光 3D 相机，现场最常见的问题不一定是“没有图”，而是：

• 图像被拉伸或压缩；

• 轮廓间距异常；

• 点云出现错位；

• 采集节奏和输送线速度对不上。

遇到这类问题，很多人会先怀疑算法、标定、曝光或设备精度。

但在线激光应用中，首先应该检查的，往往是：

编码器、光电触发和 Line 配置。

为什么编码器异常会导致图像拉伸？

普通相机通常是“触发一次，拍一张图”。

线激光 3D 相机则需要随着输送线运动，连续采集一条条轮廓，再拼接成完整的 3D 图像。

其中：

• 编码器告诉设备输送线移动了多少；

• 光电传感器告诉设备物体什么时候到达。

如果编码器脉冲过少、过多、方向错误或没有进入设备，就会导致轮廓拼接间距异常，最终表现为图像拉伸、压缩或错位。

先确认相机的 I/O 类型

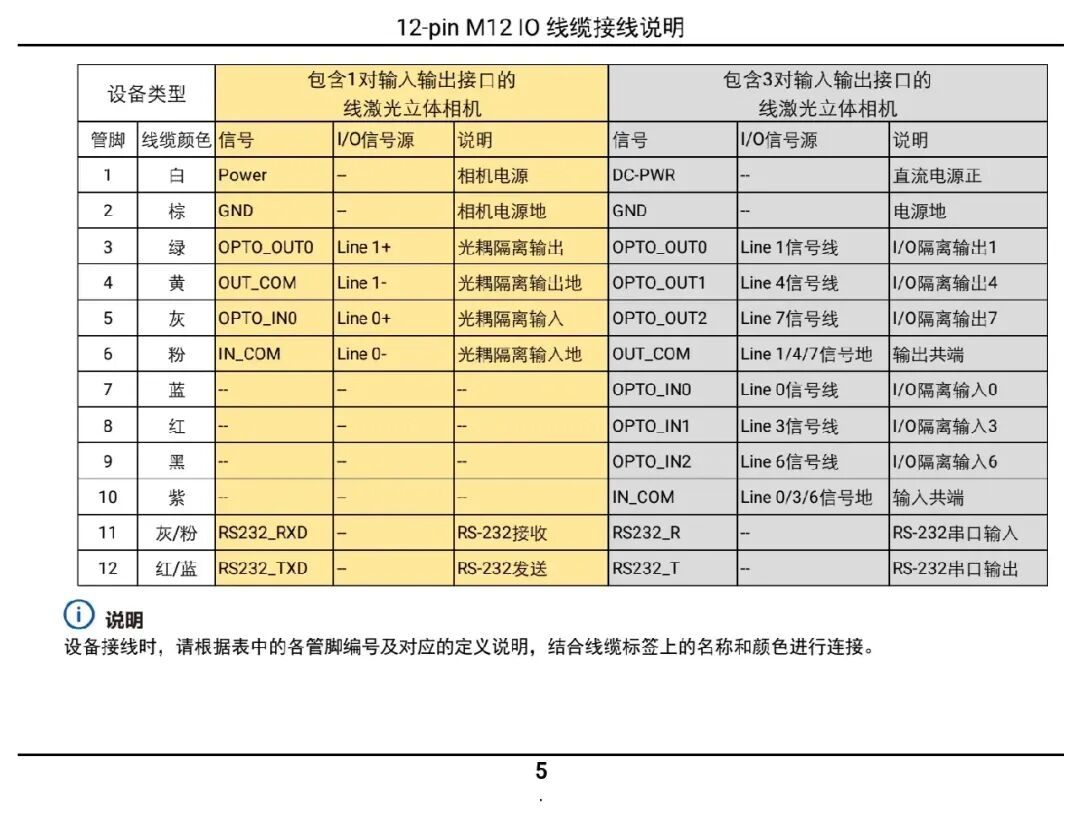

不同型号的线激光相机，I/O 数量可能不同。

有的设备只有 1 对输入输出，有的设备支持 3 对输入输出。

对于包含 3 对输入输出的设备，建议：

Line 3、Line 6 接编码器，Line 0 接光电触发。

需要注意，软件里的 Line 配置必须和现场接线完全一致。

编码器明明接在 Line 3、Line 6，软件却把 Line 0 配成编码器输入，设备自然无法正常同步。

Kubler 编码器接线注意事项

如果使用 Kubler 编码器，型号为：

8.KIS40.1342.1024

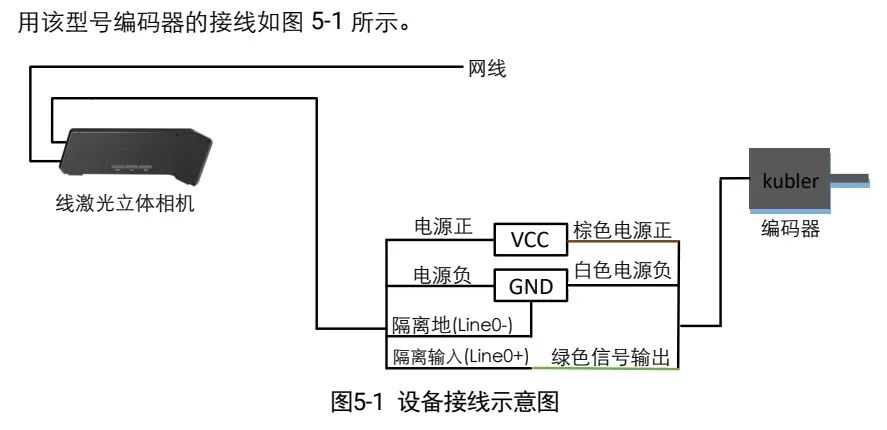

可参考下面的 12 V 共电源接法。

编码器输出的是脉冲信号。

输送线每移动一段距离，编码器就输出相应脉冲，线激光根据脉冲决定轮廓采集节奏。

现场重点检查：

• 编码器是否有脉冲进入设备；

• A、B 相方向是否正确；

• 脉冲计数是否连续稳定；

• 编码器分辨率和脉冲当量是否配置正确；

• 软件输入 Line 是否与接线一致。

如果脉冲丢失或参数设置错误，点云就可能被拉长或压缩。

PNP 光电如何接入？

光电传感器的作用，是告诉设备“物体已经到达”。

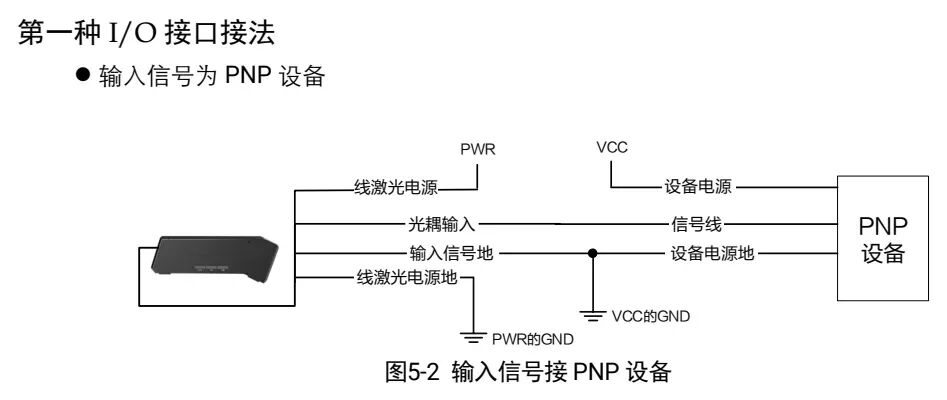

如果使用 PNP 光电，可参考下面的接线方式。

PNP 光电动作时输出高电平。

现场需要确认三点：

1. 光电信号线接入了哪一路 Line；

2. 信号地或公共端是否正确连接；

3. 光电电源和线激光电源是否按图处理。

光电指示灯发生变化，不代表信号一定进入了相机。

最好在软件中直接观察 Line 0 的输入状态是否同步变化。

NPN 光电为什么要特别注意？

NPN 输入在多路信号场景下更容易接错。

资料中有一种接法：

• COM 接光电信号线；

• 信号 IN 接 12 V 正极。

但这种方式只能支持一路输入，无法同时接入编码器。

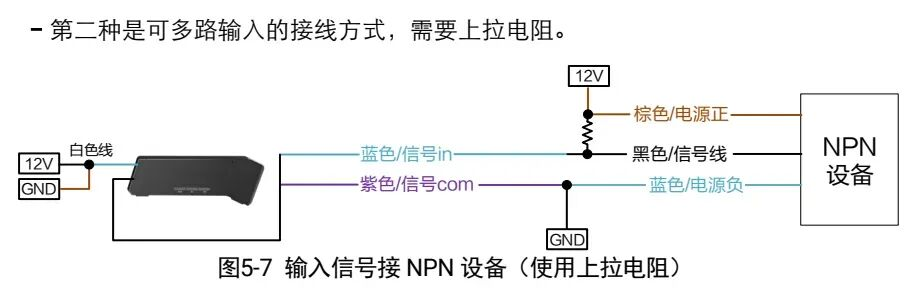

如果现场既要使用编码器，又要使用 NPN 光电，建议采用带上拉电阻的多路输入方式。

上拉电阻可以让输入端在未动作时保持稳定高电平，NPN 动作时再将信号拉低。

这样可以减少：

• 输入状态漂移；

• 随机误触发；

• 编码器计数不稳定；

• 多路信号互相干扰。

图像拉伸，建议按这个顺序排查

不要一上来就调算法，建议按照以下顺序检查：

1. 确认编码器有没有脉冲进入设备；

2. 确认编码器方向是否正确；

3. 确认光电触发是否进入 Line 0；

4. 确认软件 Line 配置与现场接线一致；

5. 最后再检查曝光、标定、点云和算法。

如果编码器和光电没有同步，后面再怎么调算法，也只是在错误的数据上反复修改。

还要注意：不是“有触发”就代表正常

光电能够触发，只能说明物体到位信号已经进入设备。

编码器脉冲正确，才说明采集节奏真正和输送线运动同步。

如果出现低速正常、高速拉伸，还要继续检查：

• 编码器脉冲频率；

• 相机轮廓采集频率；

• 曝光时间；

• 是否存在丢脉冲；

• 输送线是否打滑；

• 脉冲当量设置是否正确。

总结

线激光 3D 相机图像出现拉伸、压缩或错位时，不要第一时间怀疑算法。

应该优先检查：

编码器有没有脉冲，光电有没有正确触发，软件 Line 配置是否与接线一致。

一句话总结：

线激光的关键不是会不会拍，而是编码器、光电和输送线有没有真正同步。图像拉伸时，先查接线，再谈算法。
