模拟电路版图为什么需要做匹配

在数字电路版图设计中，我们更关注布线时序、功耗与面积优化，对器件参数的细微偏差容忍度较高。但模拟电路的核心是处理连续、微弱的电信号，电路性能高度依赖晶体管、电阻、电容等器件的参数一致性，电流镜、差分放大器、比较器、基准源等核心模块，一旦器件参数出现偏差，就会直接引发失调电压、增益漂移、电流复制误差、噪声恶化等问题。因此，版图匹配是模拟电路设计中不可或缺的关键环节，也是区分新手版图设计与工程级优质版图的核心标准。

一、模拟电路版图做匹配的核心原因

芯片制造全程存在各类不可避免的非理想偏差，这些偏差会导致同批次、同设计参数的器件，最终电学特性出现差异，行业内称之为器件失配。版图匹配的本质，就是通过合理的物理布局设计，抵消、削弱工艺、环境、结构带来的失配影响，保障模拟电路的精度和稳定性。具体影响因素主要分为四类：

第一是工艺制造偏差。晶圆生产、光刻、刻蚀、离子注入、薄膜沉积等制程无法做到绝对均匀。晶圆不同区域的氧化层厚度、掺杂浓度、光刻线宽都会存在微小梯度，导致相邻MOS管的阈值电压、沟道长宽，电阻的方块阻值，电容的极板厚度出现随机或系统性偏差，直接破坏器件参数一致性。

第二是物理环境梯度影响。芯片工作时会产生局部温升，形成温度梯度，不同位置器件的散热效率不同，参数温漂存在差异；同时晶圆切割、封装过程会引入机械应力，不同布局位置的器件承受应力不同，会改变半导体迁移率、器件阻值，引发静态失配。

第三是版图寄生与布线不对称。即使器件本身参数一致，若布线长度、宽度、间距不均，会带来不同的寄生电阻、寄生电容，改变器件实际工作状态；同时器件周边的金属布线、通孔密度差异，也会导致光刻衍射效果不同，加剧器件尺寸偏差。

第四是电路功能的硬性需求。模拟高精度电路依靠器件对称工作实现核心功能，差分电路依靠对称抵消共模噪声，电流镜依靠参数一致实现精准电流复制，基准源依靠匹配器件的参数抵消温漂。若无匹配设计，电路失调、增益失衡、温漂超差等问题会直接导致产品功能失效，无法满足量产精度要求。

二、模拟电路版图主流匹配实操方法

版图匹配没有固定的公式化方案，需结合器件类型、电路精度需求、芯片面积约束灵活选用。行业内经过长期工程沉淀，形成了几套成熟、可靠的匹配方法，覆盖绝大多数模拟电路设计场景。

1. 就近同向布局，基础匹配核心原则

这是最基础、适用性最广的匹配手段，也是所有高阶匹配方法的前提。需要匹配的器件必须最大限度贴近摆放，缩小位置跨度，让器件处于晶圆工艺梯度、温度梯度、应力梯度的同一区间，保证外部环境一致。同时所有匹配器件必须保持完全相同的摆放朝向，禁止镜像、旋转摆放。

半导体器件的工艺特性存在各向异性，不同朝向的器件，光刻刻蚀速率、离子注入角度存在差异，会直接引入固有失配。实操中，差分对管、电流镜晶体管、比例电阻等关键器件，均需严格同向、紧凑布局，杜绝随意摆放，从源头减少随机失配。

2. 共质心布局，抵消系统性梯度误差

共质心布局是高精度模拟电路的核心匹配技术，主要用于抵消晶圆水平方向的线性工艺梯度、温度梯度带来的系统性失配。其核心思路是将需要匹配的器件拆分为多个单元，围绕同一个几何中心对称排布，让梯度偏差均匀作用在每一个器件单元上，实现误差相互抵消。

常见的排布结构有ABBA、BABA、ABABBA等单元阵列形式，广泛应用于差分MOS对、高精度比例电阻阵列。例如一对需要匹配的晶体管A、B，拆分为四个单元后按ABBA排布，晶圆从左到右的工艺梯度会让左侧单元参数偏大、右侧偏小，最终A、B器件的整体平均参数趋于一致，完美抵消一阶梯度误差。这种方式对基准源、高精度运放等对失调参数要求极高的电路至关重要。

3. 叉指交错布局，优化小尺寸器件匹配精度

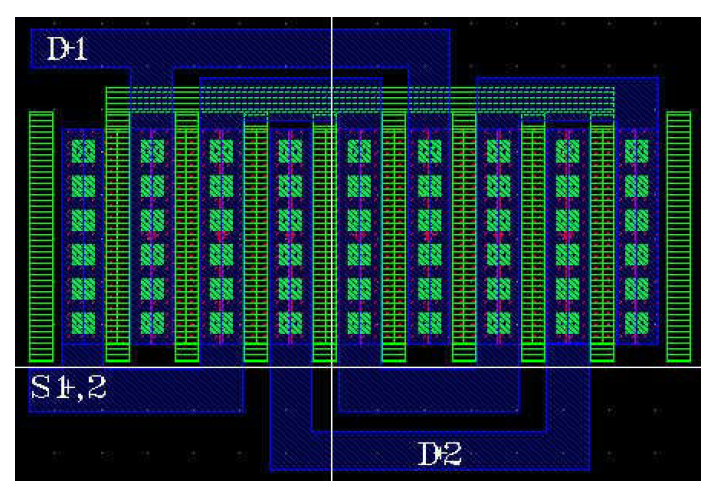

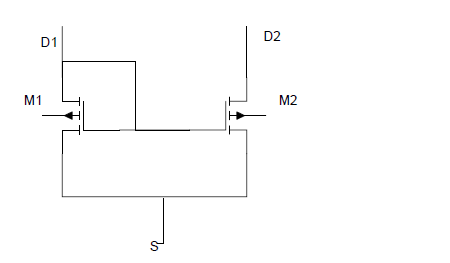

叉指交错结构多用于多栅MOS管、高频差分对的匹配，适合器件宽度较大、需要拆分多指结构的场景。具体操作是将两个匹配器件的栅指、有源区交替穿插排布，让两个器件的每一个单元都交替分布在芯片同一区域，均匀共享工艺、环境参数。

相比于普通并排布局，叉指结构可以同时抵消X、Y两个方向的微小梯度偏差，大幅降低随机失配。但这种布局布线复杂度较高，需要严格保证两侧布线寄生完全对称，避免布线不对称抵消器件匹配的优势，常应用于高速高精度差分放大电路。

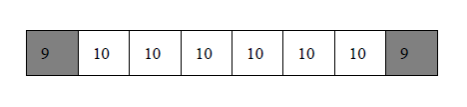

4. 虚拟器件（Dummy）补偿，消除边缘边界效应

芯片版图中，阵列边缘的器件会存在明显的边界效应。边缘器件一侧无相邻器件，光刻衍射、刻蚀速率、周边介质环境与内部器件不同，会出现尺寸、参数偏差，导致阵列两端器件精度远低于中间器件。

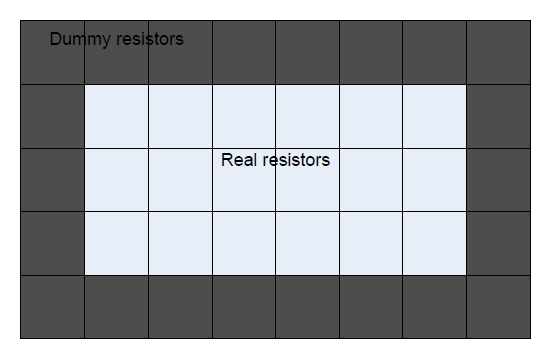

为解决这个问题，工程上会在匹配器件阵列的两端增设Dummy虚拟器件，这些器件不参与电路功能，仅作为填充结构，让核心匹配器件都处于阵列内部，拥有一致的周边环境，消除边缘偏差。电阻阵列、晶体管阵列、电容阵列的高精度匹配场景中，Dummy器件是必备设计，能有效提升整体匹配均匀性。

5. 对称布线与寄生匹配，杜绝后期参数偏移

器件布局完成后，布线的不对称是最容易被忽略的失配来源。即便器件本身完全匹配，布线长度、线宽、通孔数量、金属层数的差异，会带来不同的寄生电阻和寄生电容，破坏电路对称性。

实操中需遵循完全对称布线原则：匹配器件的输入、输出、电源线长度一致、线宽相同，通孔数量、排布位置对称，走线绕线方式保持统一；高频电路还需保证走线的电磁环境一致，避免单侧走线靠近大电流模块引入干扰。部分高精度设计中，还会采用“镜像布线”“等长走线”方式，彻底消除布线寄生带来的失配。

6. 阵列拆分匹配，实现精准比例匹配

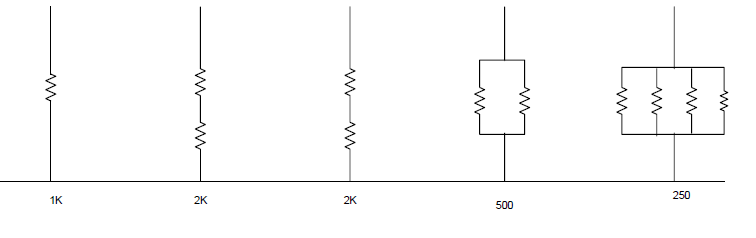

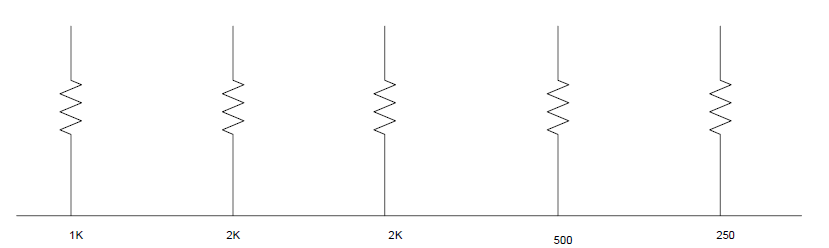

针对需要固定比例的器件（如1:2、1:4比例电阻、电流镜比例管），禁止直接使用不同尺寸的器件实现比例，必须采用相同尺寸的单元器件阵列拼接构成。例如1:2的电阻比例，需用三个相同的单元电阻，1个为一组、2个并联为一组，而非直接绘制一大一小两个电阻。

单元器件尺寸完全一致，工艺偏差、环境偏差对每个单元的影响完全相同，最终拼接后的器件比例精度能得到极致保障，有效避免不同尺寸器件的工艺失配问题，是比例器件匹配的核心方法。

7. 保护环隔离匹配，降低环境干扰失配

对于超高精度、低噪声的模拟电路，还会采用保护环（Guard Ring）辅助匹配。在匹配器件外围布设接地或接固定电位的保护环，既能隔离衬底噪声、闩锁效应的干扰，又能让匹配器件的衬底偏置、应力环境保持一致，避免外部电路的电磁、应力干扰带来的参数偏差，常用于精密基准、低噪声放大器等模块。

三、总结

模拟电路版图匹配的核心逻辑，并非让器件参数绝对无偏差，而是通过布局、布线、补偿的组合设计，让需要对称、成比例的器件承受完全一致的工艺、环境、寄生影响，让偏差相互抵消，最终保障电路功能精度。

基础就近同向布局、高阶共质心与交错结构、Dummy补偿、对称布线、阵列拆分、保护环隔离等方法，在工程设计中往往搭配使用。根据电路精度需求合理选型匹配方案，是提升模拟芯片稳定性、降低失调误差、提升量产良率的关键，也是模拟版图设计的核心工程能力。
