1为什么要对线阵相机进行平场矫正(PRNUC)

线阵相机需要平场矫正(PRNUC)主要是因为获取得图像有异常，如图像边缘亮度与中心亮度不一致情况等，对于现场使用相机获取图像数据有较大影响，故而需要对线阵相机进行平场矫正操作一板情况下有以下原因需要平场矫正:

(1)光照不均

(2)镜头中心和镜头边缘响应度不一致

(3)成像元器件得各像元响应不一致

(4)固定的图像背景噪声

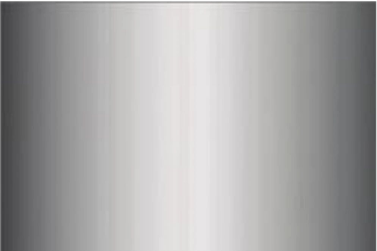

一般情况下异常图像如下图所示:

2平场矫正(PRNUC)实现步骤

2.1平场矫正(PRNUC)前需确认

(1)视野中需要是一张平整无折痕的白纸，且白纸铺满整个相机视野

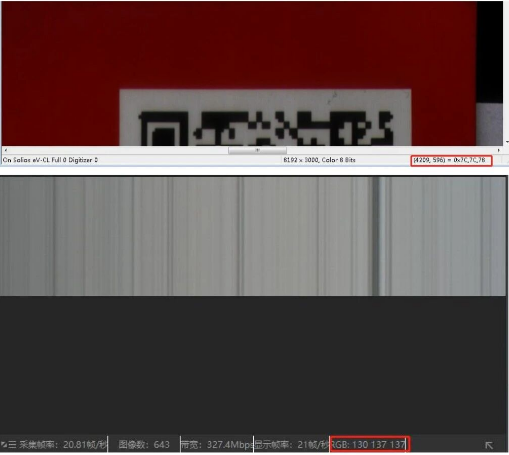

(2)相机端图像灰度值需要保持在120~160之间，且最亮像素点的灰度值与最暗像素点的灰度值差不能超过4倍。(查看像素点灰度值，可以将鼠标移动到图像中的某一个像素点上，在mil软件中可以停止取流查看到R、G、B三通道值，在MVS中无需停流即可查看到R、G、B三通道值，如下所示)

(3) 需要将相机端获取图像尽量模糊化(整体图像都模糊，减少白纸对平场矫正的影响)，

将镜头进行虚焦，虚焦之后整体图像模糊化;

使用PRNUC中的低通滤波功能，将该功能开启后，图像会变的比较模糊，效果与虚焦镜头相同

2.2平场矫正(PRNUC)操作方法

在以上的设置以及注意事项等均进行设置好后，进行平场矫正(PRNUC)，此时操作只需要对相机端参数进行操作;

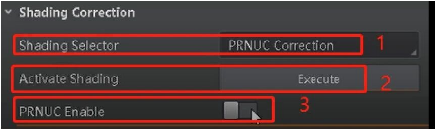

(1) Shading Sclector 选择PRNUC Correction(如图中标号1)

(2) Activate Shading点击Execute(步骤2等待2-3s后执行步骤3)(如图中标号2)

(3) PRNUCEnable勾选使能(如图中标号3)

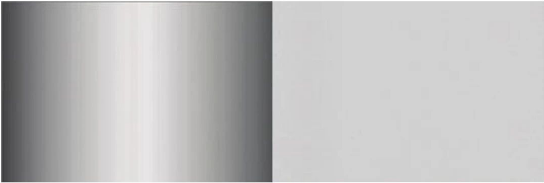

矫正前后图像对比如下:
