工业相机突然不出图？先别重装软件，先查这5个地方

现场调试最怕什么？

不是图像不清楚，而是：

相机昨天还正常，今天突然一张图都没有。

很多人第一反应就是：

重装驱动、重装软件、换电脑。

其实工业相机“不出图”，很多时候问题没那么复杂。

先按下面这个顺序查。

01｜先看最简单的：线和供电

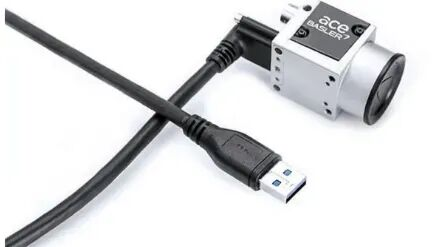

USB相机先确认：

USB线有没有松、是不是插在USB3.0接口。

GigE相机则要确认：

网线、供电或者PoE是否正常。

Basler 的排查指南也把电源、连接线和接口列为“检测不到相机”时首先要检查的项目。

USB3和GigE工业相机，第一步永远先看物理连接。

有时候最有效的办法反而最简单：

拔下来重新插一次，换一个接口，再换一根线试试。

02｜电脑到底有没有识别到相机？

相机灯亮，不代表软件一定能找到。

USB相机可以先看：

Windows设备管理器

有没有识别到设备。

如果出现黄色感叹号，往往要进一步检查驱动。

Teledyne 的排查资料也指出，USB相机能在设备管理器看到但带有异常标记时，通常需要检查驱动。

对于GigE相机，思路则不同：

它主要走网卡通信，不要简单用“设备管理器里有没有相机”来判断。

03｜GigE相机最容易卡在网络设置

GigE相机灯亮、网线也正常，

软件却搜不到？

这时候重点检查：

电脑网卡和相机是不是在能互通的IP网段。

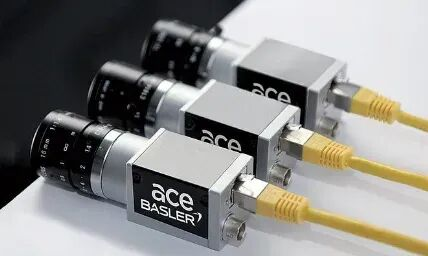

GigE相机通过以太网连接，多相机系统尤其要注意网络配置。

Basler 建议使用专门的 GigE 配置工具优化网卡和相机网络参数；不合适的网卡或网络配置，也可能导致稳定性和图像数据传输问题。

简单来说：

USB相机先查“USB和驱动”，GigE相机先查“网卡和IP”。

04｜相机能找到，但按采集就是没图？

这种情况就别一直折腾网线了。

很可能是：

相机现在处于触发模式。

相机正在等外部信号：

“产品到了，现在可以拍。”

但传感器、PLC或者触发线没有给信号，

相机自然一直不拍。

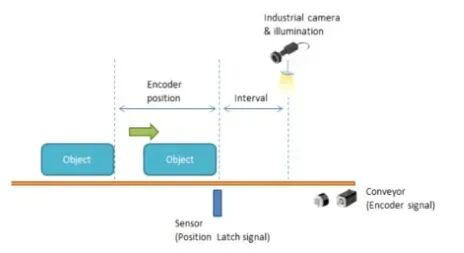

典型视觉系统：传感器检测产品，再触发相机采集。

这时候可以临时切回：

Continuous / Free Run 连续采集

看看有没有画面。

如果连续模式正常，

那问题很可能就在：

触发信号、触发源或I/O接线。

Basler 的故障排查资料也将触发配置错误、没有触发信号列为采集超时的典型原因。

05｜能出图，但一运行就报错？

这时候要开始看：

带宽和网络质量。

特别是GigE相机，如果：

网线质量不好、交换机性能不够、网卡处理不过来，

就可能出现：

图像不完整、丢包、抓图失败。

Basler 的说明中也提到，以太网线、交换机和NIC性能异常都可能导致数据包丢失，从而造成图像采集失败。

这时候再去检查：

Packet Size、Jumbo Frame、带宽占用

才更有意义。

软件也别忘了看

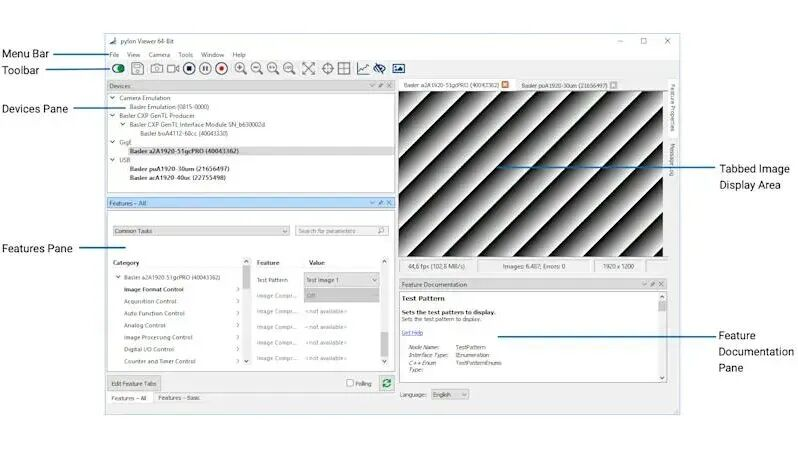

如果硬件都正常，可以再打开相机厂商自带的Viewer工具。

Basler pylon Viewer一类工具可以先验证相机是否被识别、是否能够正常采集。

如果厂商Viewer里能正常出图，

但你自己的程序不行，

那问题大概率就已经缩小到：

SDK、程序参数或代码逻辑。

最后记住这个排查顺序

工业相机突然不出图，不要一上来就重装系统。

先按这个顺序：

线和供电 → 电脑识别 → IP/驱动 → 触发模式 → 带宽和软件

很多现场问题，

前3步其实就已经能找到。

相机“不出图”，最怕乱查。

按顺序排，反而最快。
