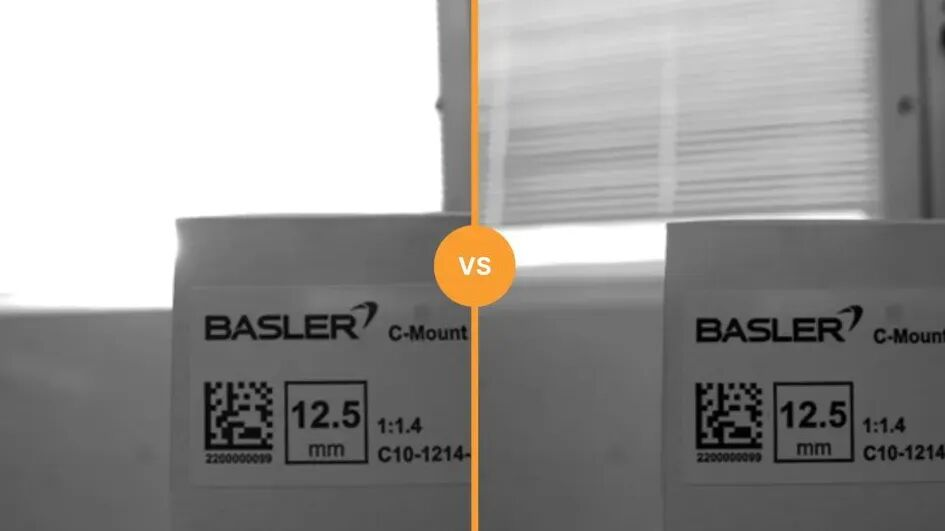

做工业视觉时，你有没有遇到过这种情况？

拍金属零件：

亮的地方白成一片，暗的地方黑成一团。

把曝光调低，亮处终于清楚了，暗处却什么也看不见。

把曝光调高，暗处看清了，亮处又过曝。

这时候，你可能遇到的不是对焦问题，而是：

画面明暗差距太大，相机一次拍不全。

01｜什么叫动态范围？

简单理解：

动态范围，就是相机同时看清亮处和暗处的能力。

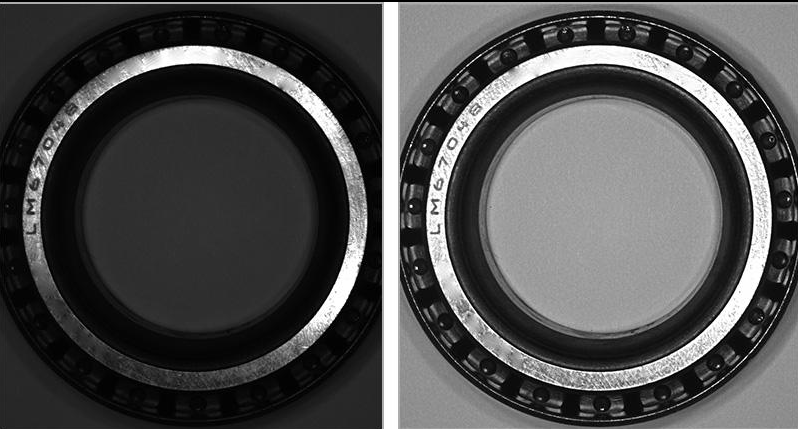

比如拍一个金属零件：

表面反光很亮，凹槽内部却很暗。

普通拍摄可能顾得了亮处，顾不了暗处。

动态范围更大的相机，则有机会同时保留两边的细节。

02｜HDR是怎么做到的？

HDR，中文叫高动态范围。

一种常见做法是：

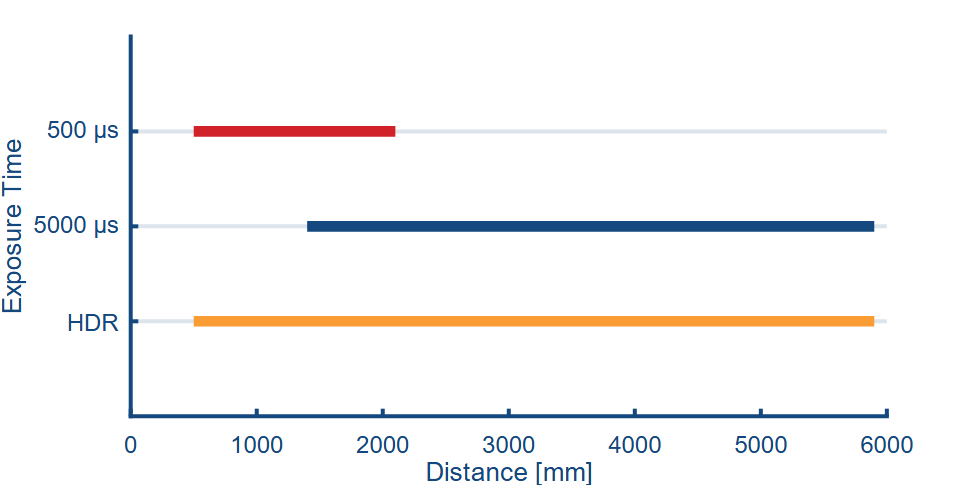

短曝光拍亮处，长曝光拍暗处，再把有效信息合在一起。

比如：

短曝光能看清反光区域，但凹槽太黑；

长曝光能看清凹槽，但反光区域一片白。

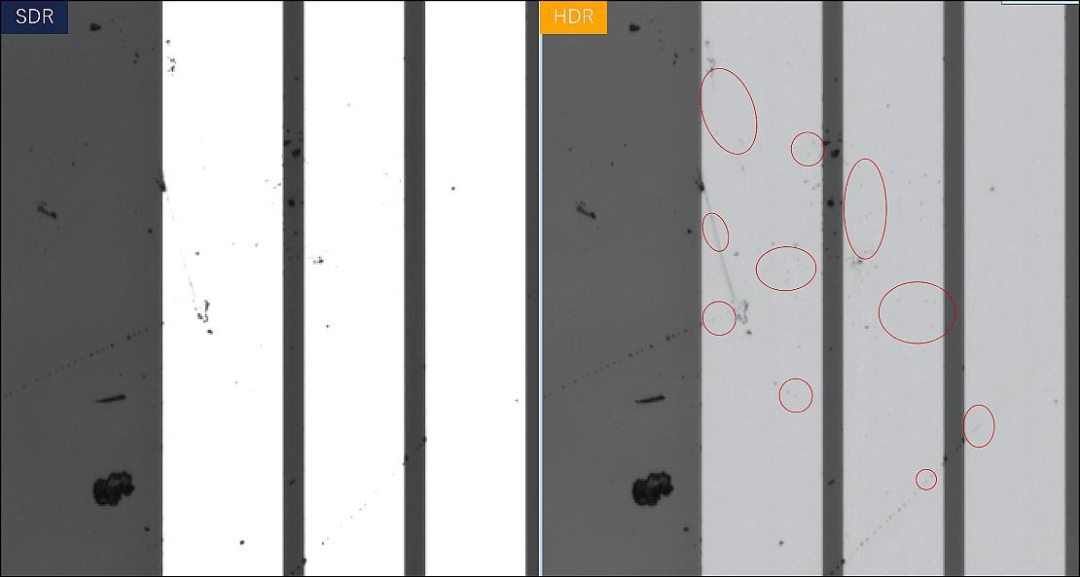

两张图结合，就有机会同时看清两处细节。

不过，HDR不只有多张合成一种实现方式，部分工业传感器也支持在单帧内获取不同曝光信息。

03｜那是不是直接买HDR相机就行？

先别急。

HDR虽然好用，但也有代价。

特别是需要拍摄多张再合成的方案，如果产品正在高速运动，就可能出现重影，或者影响采集速度。

Basler Product Documentation+1

而且，HDR也不是万能的反光消除器。

如果问题只是灯光正好照进镜头，换个打光角度、加漫射光或调整偏振，往往更值得先试。

04｜现场怎么判断需不需要HDR？

很简单，做个小测试：

先把曝光调低，看看亮处细节能不能出来。

再把曝光调高，看看暗处细节能不能出来。

如果两种曝光下，亮处和暗处分别都能看清，但始终无法一次同时拍清楚，那就值得考虑HDR方案。

如果不管怎么调曝光，缺陷都看不清，那应该优先重新检查打光方式。
