工业相机调试时，经常遇到这种情况：

画面中间很清楚，四个角却模模糊糊。

反复拧对焦环，结果中间清楚了，边缘还是糊。

很多人第一反应是：

“是不是镜头质量太差？”

其实不一定。

有时候不是没对好焦，而是镜头、靶面或安装出了问题。

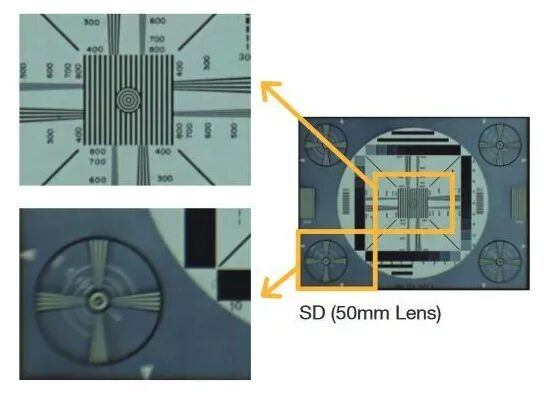

图：镜头中心与边缘成像效果示意。

01｜镜头边缘，本来就可能比中心差

镜头的解析力并不是每个位置都完全一样。

有些镜头中心很清楚，但越靠近边缘，画质下降越明显。

尤其是大靶面、高像素相机，如果镜头解析力跟不上，就容易出现：

中心清楚，四周发虚。

02｜镜头靶面不匹配

比如相机是 1.1英寸靶面，镜头却只支持 2/3英寸靶面。

这时候镜头的有效成像范围可能覆盖不了整个传感器。

容易出现四角发黑，也可能伴随边缘画质不佳。

但要注意：

四角发黑和四角模糊不是一回事。

发黑主要考虑成像圈覆盖不足；模糊则还要检查解析力、像差和安装问题。

03｜光圈开太大，也可能导致边缘模糊

有些镜头在最大光圈下，边缘成像效果不够理想。

这时候可以试着：

把光圈适当缩小一两档。

例如从 F2.8 调到 F4 或 F5.6，看看四角有没有改善。

但也别一味缩小光圈，太小可能受到衍射影响，反而降低整体清晰度。

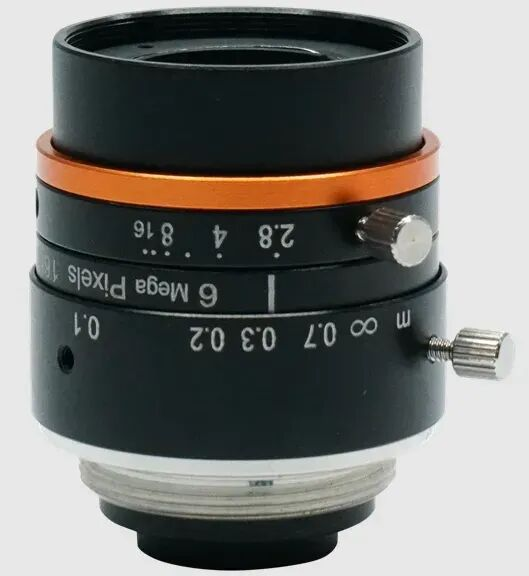

图：工业镜头上的光圈调节环，实际调整时还要配合曝光和光源。

04｜只有一边模糊？检查安装

如果四个角都不太清楚，可能是镜头边缘成像能力不足。

但如果：

左边清楚、右边模糊，或者只有一个角模糊，

就要检查相机和被测平面是否平行、镜头是否安装到位，以及镜头是否存在偏心问题。

最后，现场怎么快速排查？

不用一上来就换镜头。

按这个顺序试：

① 先检查相机和产品是否平行。

② 调整对焦，观察四角能不能同时清楚。

③ 适当缩小光圈，比较边缘变化。

④ 检查镜头支持的靶面和解析力。

⑤ 仍然不行，再考虑更换镜头。

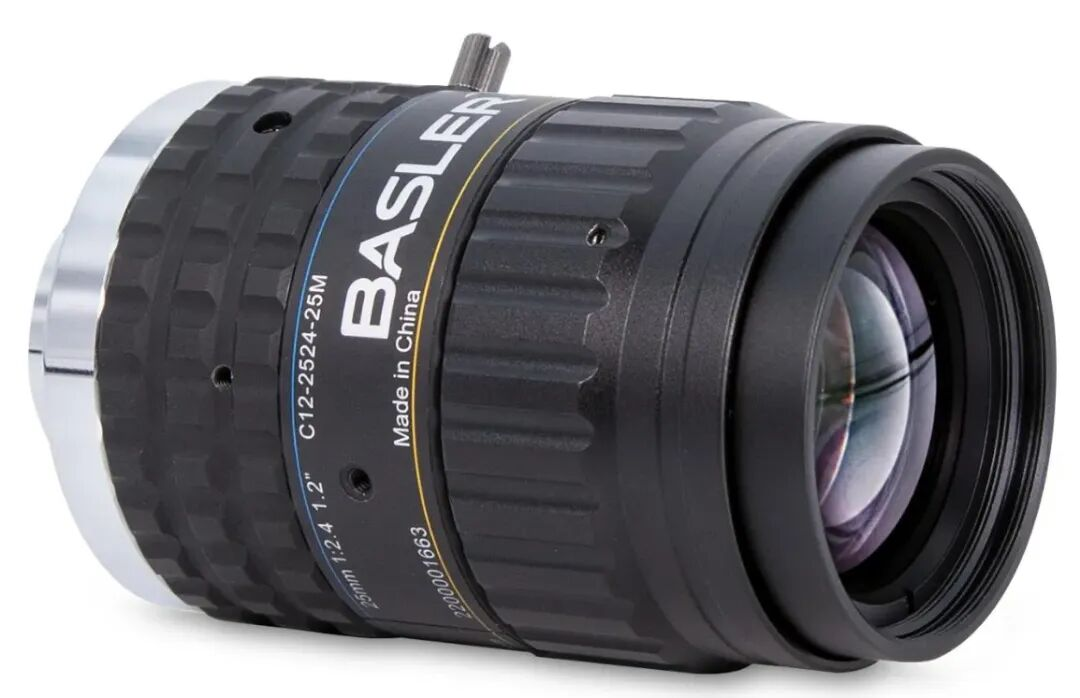

Basler 的镜头选型资料也强调，不能只看中心清晰度，还要关注镜头从中心到边缘的 MTF 表现。
