在工业视觉项目现场，「触发不稳定」绝对是排名前三的 “玄学故障”： 单机测试次次正常，一上产线全速跑就随机丢帧； 同样的接线方案，换个工位就出现重触发、漏拍、图像错位； 排查时换了相机、换了线缆、换了传感器，问题还是时好时坏。

很多人下意识归因为 “相机质量差”，但绝大多数时候，触发问题都不是相机本身坏了，而是整条触发链路中某一个环节的电气特性、时序参数或环境干扰超出了容忍范围。更关键的是，触发不稳定的影响远不止 “拍不清”，它会沿着成像 — 检测 — 产线 — 合规的链路逐级放大，最终变成实实在在的生产损失。

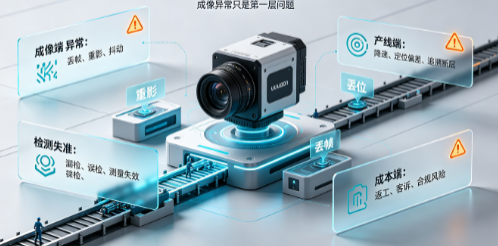

一、别只当 “小问题”：触发不稳的影响是逐级放大的

很多现场工程师觉得触发不稳无非就是偶尔漏拍，大不了降速跑。但实际上，触发是工业视觉系统的时间基准，基准一旦抖动，故障会沿着链路层层传导：

1. 成像端：直接造成不可逆的图像缺陷

这是最直观的表现，也是所有后续问题的根源：

• 漏触发→丢帧缺幅：触发脉冲丢失导致相机无响应，高速线体上出现产品局部漏拍、整件产品跳过检测；线阵相机则表现为图像纵向截断、长度不足。

• 重触发→重影过采样：一次动作产生多个有效脉冲，相机连续曝光，面阵图像出现叠影、重边；线阵相机出现横向重复采样，特征拖尾、图像拉伸。

• 时序抖动→运动模糊与几何失真：触发时刻随机偏移，曝光相位与运动速度不匹配，面阵出现运动拖影；线阵图像拉伸或压缩，像素当量漂移，尺寸测量基准直接失效。

• 行触发不稳→错行波浪畸变：线阵相机逐行触发抖动时，图像出现横向错行、波浪状弯曲，字符与边缘特征断裂变形，算法无法提取有效特征。

2. 检测端：精度与可靠性全面失准

成像缺陷会直接转化为检测结果的错误：

• 漏检风险升高：缺陷刚好落在丢帧区间，或图像畸变掩盖缺陷特征，不合格品直接流出产线。

• 误检过杀增加：重影、噪点、畸变被算法判定为缺陷，合格品被错误剔除，造成物料浪费。

• 测量数据失效：尺寸、定位检测高度依赖像素当量准确性，触发不稳带来的几何畸变会使测量值超差，完全失去精度控制意义。

• 结果不可复现：同一产品重复检测结果不一致，检出率波动大，算法阈值无法稳定设定，系统长期可靠性丧失。

3. 产线端：破坏全链路时序协同

工业视觉不是独立单元，触发是视觉与 PLC、运动控制、执行机构的同步基准：

• 产线被迫降速：为降低触发频率减少丢帧，只能降低线体速度，直接拉低产能；还会形成 “速度越低越正常” 的假象，掩盖真实问题。

• 执行机构定位偏差：视觉引导机械手分拣、打标、切割时，触发时序偏移会导致坐标偏差，出现打偏、切歪、抓取失败，严重时引发撞机。

• 质量追溯断层：产品 SN 码与图像数据不匹配，关键产品图像缺失，出现质量问题时无法溯源，无法界定工序责任。

• 联锁停机故障：触发严重异常时，视觉系统持续报错或无输出，触发产线安全联锁停机，造成批量停产损失。

4. 成本与合规端：隐性损失持续累积

长期带病运行最终都会转化为显性成本：

• 运维成本高企：反复排查故障、更换备件、现场调试校准，消耗大量技术工时；过度采购备件、设备提前老化也会增加隐性成本。

• 返工与客诉成本：不合格品流出引发退货、返工、索赔，直接影响订单交付与企业信誉。

• 质量合规风险：汽车、医疗、航空航天等强制检测领域，漏检、数据不可追溯不符合 IATF16949、ISO13485 等体系要求，面临审核不通过与监管处罚风险。

• 产品安全隐患：安全结构件检测漏检，可能导致缺陷产品流入市场，引发安全事故与法律责任。

二、先搞懂基础：触发信号的完整链路

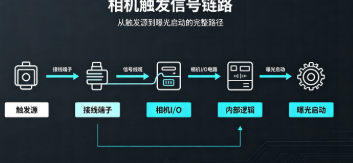

很多人排查触发问题只盯着相机 I/O 接口，实际上一条完整的硬件触发链路是：触发源（PLC / 传感器 / 编码器）→ 接线端子 → 信号线缆 → 相机 I/O 电路 → 相机内部逻辑 → 曝光启动

任何一个环节的幅值、宽度、时序、噪声不满足要求，最终都会表现为 “触发不稳定”。

工业相机常用触发模式分为三类：

• 帧触发（Frame Trigger）：一个脉冲触发一帧，面阵相机最常用；

• 行触发（Line Trigger）：线阵相机逐行触发，对相位和抖动要求极高；

• 软触发（Software Trigger）：通过指令触发，延迟大、抖动高，仅适合静态场景。

绝大多数现场不稳定问题都发生在硬件触发模式下，核心矛盾是触发信号的电气特性与相机 I/O 接口不匹配。

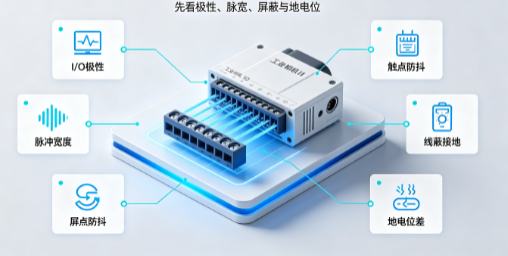

三、硬件层排查：90% 的问题都出在电气不匹配

1. 触发源与相机 I/O 极性不匹配

这是最常见却最容易被忽略的低级错误。工业相机 I/O 普遍支持 NPN 和 PNP 两种极性，部分可通过软件切换，部分为固定硬件接法。

• 典型现象：完全不触发，或者偶发触发、时好时坏；

• 根因分析：PNP 输出接 NPN 输入，高电平幅值不足；NPN 输出接 PNP 输入，低电平无法拉低；

• 排查方法：用万用表直流档测量相机 I/O 输入脚与 GND 之间的电压，分别记录静态和触发时的数值；

• 解决方案：切换相机 I/O 极性，或加装中间继电器 / 电平转换模块做隔离转换。

2. 触发脉冲宽度不足

每款工业相机都有最小触发脉宽要求，通常在 10μs~100μs 之间，高速相机要求更严格。

• 典型现象：低速运行正常，提速后丢触发越来越严重；

• 根因分析：PLC 输出脉冲宽度过窄，或传感器响应速度慢，有效脉宽小于相机最小要求；

• 排查方法：用示波器抓取相机端触发信号，测量高电平持续时间；

• 解决方案：延长 PLC 输出脉冲宽度（建议≥50μs），更换高速响应型光电传感器。

3. 机械触点抖动与误触发

继电器输出、机械开关类触发源存在触点抖动，一次动作会产生多个窄脉冲，被相机识别为多次触发。

• 典型现象：一次触发拍出多张图，计数不准；

• 根因分析：触点抖动时间通常在 ms 级，远大于相机最小触发脉宽；

• 解决方案：开启相机内置触发防抖（Trigger Debounce）功能，设置合理去抖时间（如 1ms）；或外部加装 RC 滤波电路。

4. 线缆压降与屏蔽失效

长距离传输是触发不稳的重灾区，很多现场布线不规范都会埋下隐患。

• 压降问题：线缆过长（超过 5m）且线径过细，高电平到达相机端时幅值不足，无法触发光耦；

• 干扰问题：触发线与动力线同槽敷设，变频器、伺服电机的电磁干扰耦合进信号线，产生伪触发脉冲；

• 解决方案：

1. 使用带屏蔽层的双绞信号线，屏蔽层单端接地（控制柜侧）；

2. 传输距离超过 10m 加装信号中继器，或改用 RS-422 差分驱动方式；

3. 严格分开动力线槽与信号线槽，交叉处垂直走线。

5. 地电位差与共模干扰

这是最隐蔽的硬件问题，单独测试设备都正常，联机就出问题。 现场设备分别接不同地排，地之间存在几伏甚至几十伏的电位差，叠加在触发信号上导致 I/O 电路误判。

• 典型现象：设备单独测试正常，联机后触发乱跳；

• 排查方法：用万用表交流档测量相机地与 PLC 地之间的电压，超过 1V 就存在风险；

• 解决方案：使用隔离型触发模块或光耦隔离继电器，切断地环路；统一接大地地排，降低地电位差。

四、参数层避坑：时序配置不当引发的 “伪故障”

很多时候硬件完全没问题，只是相机参数配置违背了时序约束，属于典型的 “伪故障”。

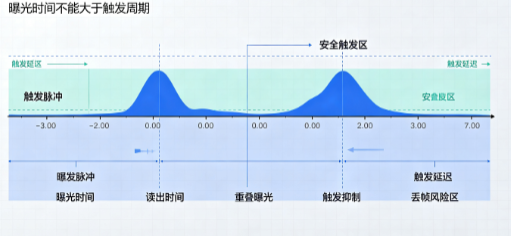

1. 曝光时间 > 触发周期

这是高速检测场景中丢帧的头号原因。

• 原理：相机在上一帧曝光未完成时，无法响应下一个触发脉冲；

• 现象：触发频率升高到某一阈值后，开始按固定比例丢帧；

• 计算公式：最大触发频率 = 1 / (曝光时间 + 读出时间 + 时序余量)

• 解决方案：降低曝光时间（通过提高光源亮度补偿），开启相机重叠曝光（Overlap Mode），让读出与下一次曝光并行处理。

2. 触发延迟与触发抑制设置不当

• 触发延迟（Trigger Delay）：设置过大可能错过下一个周期，设置为 0 可能打在机械振动点；

• 触发抑制（Trigger Holdoff）：一次触发后屏蔽后续触发的时间，设置过短会把干扰当有效触发，设置过长会丢失真实触发。

• 优化原则：抑制时间略小于触发周期，保证只响应第一个有效脉冲。

3. 编码器触发的特殊问题

线阵相机或跟随运动的面阵相机常用编码器触发，不稳定多表现为图像拉伸 / 压缩、错位。

• 分频比不合理：编码器分辨率与实际像素当量不匹配，导致触发密度不均；

• 相位接反：A/B 相接反，方向判断错误，反向运动时误触发；

• 信号漂移：长线传输后差分信号幅值下降，边沿变缓，误判计数。

• 解决方案：使用差分信号（A+/A-、B+/B-），接入编码器专用输入模块，确保触发边沿清晰。

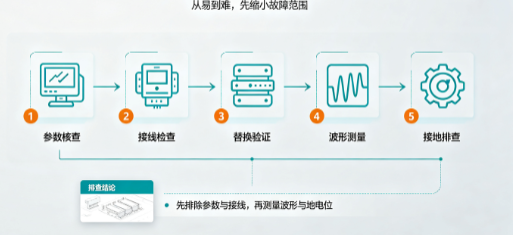

五、高效排查：从易到难的五步定位法

遇到触发不稳不要盲目换件，按以下顺序排查效率最高：

1. 参数核查：确认触发模式、I/O 极性、防抖时间、曝光时间是否与工况匹配；

2. 接线检查：检查端子有无松动、线序是否正确、屏蔽层是否规范接地；

3. 替换验证：替换相机、线缆、触发源，逐步缩小故障范围；

4. 波形测量：用示波器测量相机端触发信号的幅值、脉宽、上升沿、噪声水平；

5. 接地排查：测量设备间地电位差，检查是否存在地环路。

六、进阶优化：高可靠触发的落地方案

对于高速、强干扰、高可靠性要求的场景，推荐以下进阶方案：

• 高速光耦隔离模块：纳秒级响应速度，同时实现电气隔离与电平转换；

• 施密特触发器整形：将边沿缓慢、带噪声的信号整形成干净方波，提升抗干扰能力；

• RS-422 差分传输：长距离抗干扰能力远优于单端信号，适合复杂电磁环境；

• 硬件触发 + 软件补帧：关键工位用硬件触发保证精度，辅以软件校验丢帧补拍。

结语

相机触发不稳定，本质上是电气特性、时序约束、环境干扰三者不匹配的综合表现。多数现场问题不需要更换相机，只要理清触发链路，从源到端逐级排查，就能快速定位根因。

触发方案的设计与调试本就应该前置，而不是作为后期补救项。毕竟对工业视觉系统而言，稳定的时序，才是一切检测精度的前提。

附：触发不稳排查速查表
