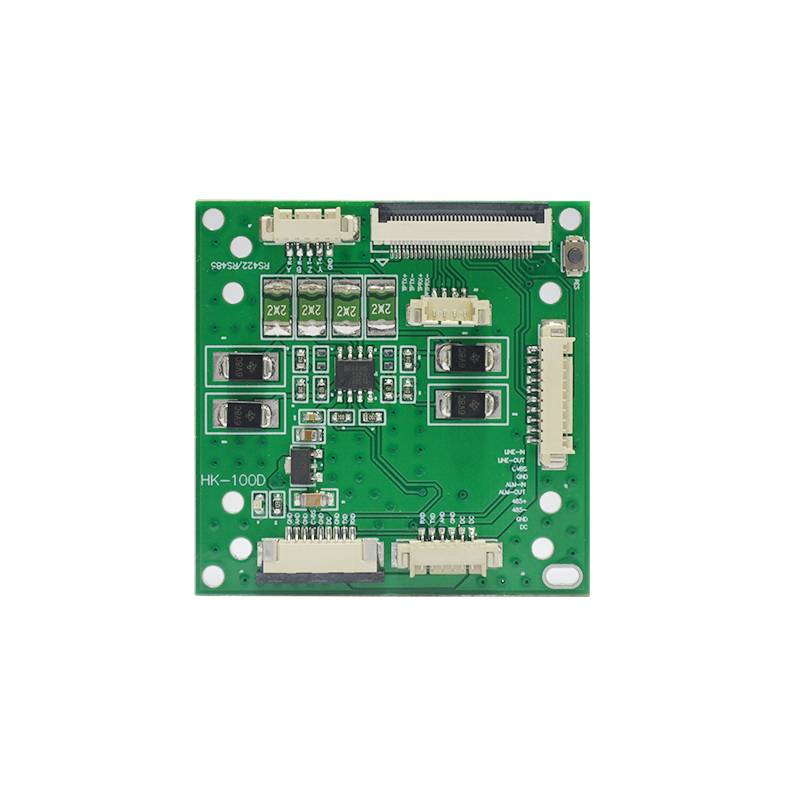

产品介绍
1.同时支持RS485接口 一个RS422-TTL指令透传 报警输入、输出，音频输入、输出，CVBS输出
2.控制协议支持：SONY VISCA，PELCO-P ,PELCO-D可选择
3.相机支持接入海康威视DS-2ZMN系列机芯及其协议的各种国产摄像机的接入
4.尺寸大小：50MM*50MM
5.中间定位孔:26.4*40 38*38 45*45孔径2MM
产品参数
|

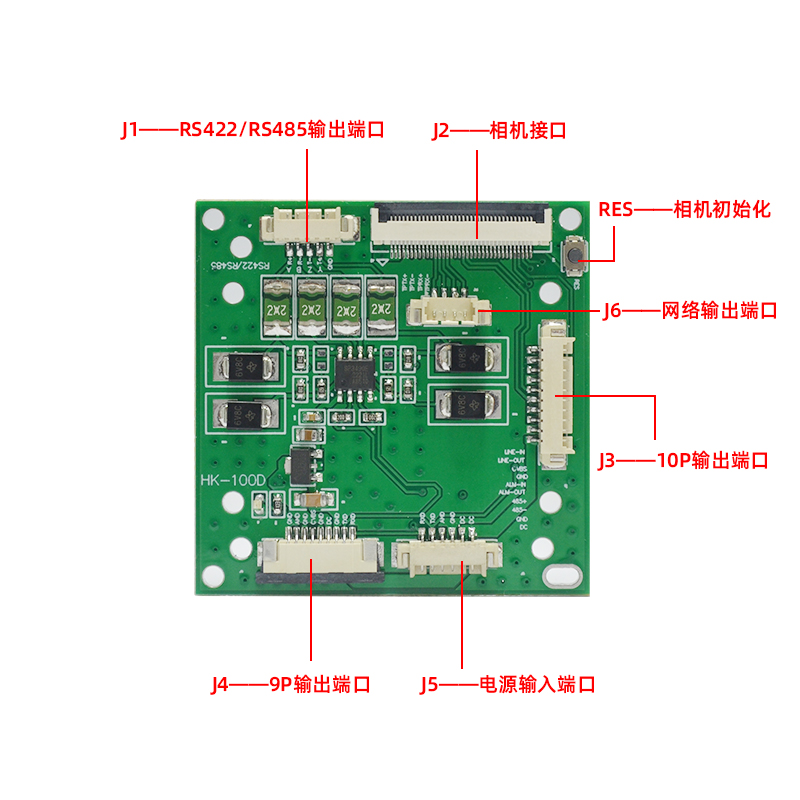

表1 接口功能介绍表 |
||
|
序号 |
接口名称 |
说明 |
|
1 |
J5 6P 电源输入端口 |
共6个针脚，从右到左依次为1-9脚定义见表2 |
|
2 |
J4 9P 输出端口 |
共9个针角，从右到左依次为1-9脚定义见表3 |
|
3 |
J3 10P输出端口 |
共10个针脚，从上到下依次为1-10脚定义见表4 |
|
4 |
J2 36P相机接口 |
36P相机接口 |
|
5 |
J1 5P RS422/485输出端口 |
共5个针脚，从左往右依次为1-5脚定义见表5 |
|
6 |
J6 6P 网络输出端口 |
共6个针脚，从左往右依次为1-6脚定义见表6 |
|
表2 J5 6P 电源输入端口 |
||
|
序号 |
针角名称 |
说明 |
|
1 |
DC12V |
12V 电源输入 |
|
2 |
DC12V |
电源地 |
|
3 |
GND |
摄像机串口发送 |
|
4 |
AHD |
摄像机串口接收 |
|
5 |
TXD |
摄像机串口发送 |
|
6 |
RXD |
摄像机串口接收 |
|
表3 J4 9P 输出端口 |
||
|
序号 |
针角名称 |
说明 |
|
1 |
RXD |
摄像机串口接收 |
|
2 |
TXD |
摄像机串口发送 |
|
3 |
GND |
电源地 |
|
4 |
DC |
12V 电源输入 |
|
5 |
GND |
电源地 |
|
6 |
CVBS |
CVBS信号输出 |
|
7 |
GND |
电源地 |
|
8 |
AHD |
AHD信号 |
|
9 |
GND |
电源地 |
表4 J3 10P输出端口
序号
针角名称
说明
1
LINE-IN
音频输入
2
LINE-OUT
音频输出
3
CVBS
CVBS信号输出
4
GND
电源地
5
ALM-IN
报警信号输入
6
ALM-OUT
报警信号输出
7
485+
摄像机串口接收
8
485-
摄像机串口发送
9
GND
电源地
10
DC
12V 电源输入
表5 J1 5PRS422/485输出端口
序号
针角名称
说明
1
R+
接收器同相输入端
2
R-
接收器反相输入端
3
T-
驱动器反相输出端
4
T+
驱动器同相输出端
5
GND
电源地
表6 J6 网络输出端口
序号
针角名称
说明
1
TPTX+
光纤发送
2
TPTX-
光纤发送
3
TPRX+
光纤接收
4
TPRX-
光纤接收
5
LINK
连接状态指示灯
6
ACT
信号传输指示灯
