在工业检测现场，你一定遇到过这样的困境：PCB 板侧立检测焊线、锂电池极片倾斜观测涂布厚度、大尺寸工件斜面缺陷排查…… 相机一倾斜，画面就立刻 "半明半暗"—— 近端清晰锐利，远端却模糊一片，无论怎么拧对焦环都无济于事。

这就是机器视觉领域经典的景深困局。当物面与光轴不再垂直，普通镜头的平行焦平面就无法覆盖整个被测区域。很多工程师第一反应是缩小光圈，但光圈收得太小，不仅通光量骤降、成像信噪比恶化，还会引入衍射效应导致分辨率下降，最终陷入 "清晰了但又没完全清晰" 的尴尬境地。

真正从几何光学根源上解决这一问题的，是一种基于百年前定律的特殊光学设计 ——沙姆镜头（Scheimpflug Lens）。

一、沙姆定律：倾斜世界的清晰法则

故事要从 1889 年说起，奥地利陆军军官西奥多・沙姆弗吕格（Theodor Scheimpflug）在航拍测绘研究中发现了一个反直觉的光学规律：

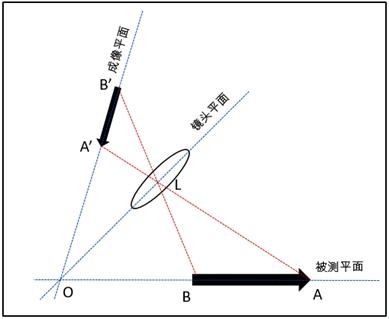

当物平面、镜头主平面与成像平面三者的延长面相交于同一条直线时，整个倾斜物面上的所有点都能同时清晰成像。

这就是著名的沙姆定律（Scheimpflug Principle）。

在传统正交成像系统中，物面、镜头、传感器三者互相平行，焦平面也与传感器平行。一旦物面倾斜，不同位置的物点到镜头的距离出现差异，近端在焦平面前、远端在焦平面后，自然只有中间一条线是清晰的。

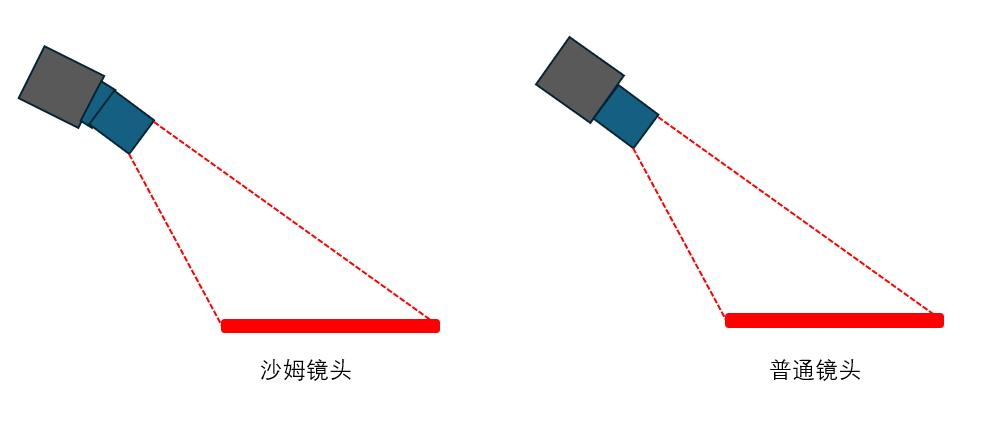

而沙姆镜头的核心突破，在于允许镜头光轴相对于传感器平面发生倾斜。通过精密的角度调节机构，让焦平面不再 "平躺"，而是跟着被测物面一起 "歪" 过去，最终实现三平面汇于一线 —— 整个倾斜表面精准落入焦平面之内。

打个通俗的比方：普通镜头的清晰范围像一摞平行的煎饼，只能拍到与饼面平行的物体；而沙姆镜头能把这摞煎饼斜着切一刀，让切面恰好贴在被测斜面上，整条切面都清晰锐利。

二、不是 "增加景深"，而是 "旋转焦平面"

这里必须澄清一个最常见的认知误区：沙姆镜头并没有增大景深，它只是改变了景深的空间朝向。

景深的物理公式对沙姆镜头依然成立，离开倾斜物平面一定距离后，画面同样会逐渐模糊。区别在于，普通镜头的景深是沿光轴方向的 "圆柱体"，而沙姆镜头的景深是倾斜的 "楔形体"—— 远端景深略大、近端景深略小，但整个被测斜面恰好落在这个楔形清晰区域内。

这一特性决定了沙姆镜头的不可替代性：

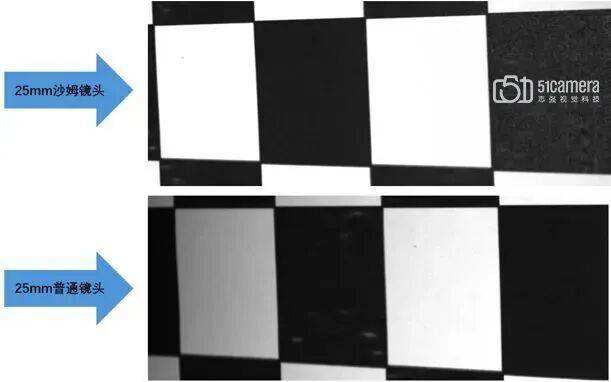

• 倾斜物面全视野清晰：从近端到远端，分辨率均匀一致，不存在 "半边糊"

• 大光圈下也能全景深：无需为景深牺牲通光量，暗光环境、高速线扫场景依然可用

• 避免透视畸变恶化：配合远心光路设计的沙姆镜头，可同时解决清晰度与倍率一致性问题

三、四大核心应用场景，破解工业检测痛点

1. 电子制造：PCB 与半导体侧面检测

在 PCBA 的 AOI 检测中，三防漆涂覆厚度、焊线（Wire Bonding）弓高、引脚共面度等参数都需要倾斜视角观测。普通镜头斜拍时，只有视野中心一条线清晰，边缘焊盘模糊失真，极易造成漏检误判。

沙姆移轴镜头可实现 0°~45° 范围内的角度调节，让整条 PCB 侧边都处于焦平面内，金线条纹、胶层边界、引脚焊点等细节全部锐利呈现，检测精度与良率显著提升。

2. 3D 线扫与激光三角测量

3D 线扫相机基于激光三角测量原理，相机与激光器呈固定夹角布置，成像面天然就是倾斜的。如果使用普通镜头，只有激光线中心区域清晰，Z 轴测量范围被严重压缩。

引入沙姆成像设计后，镜头焦平面与激光平面精准重合，整条激光线在传感器上全程锐利对焦，有效测量深度范围可提升数倍。这也是高端 3D 线扫相机几乎标配沙姆光学的原因。

3. 锂电与卷材：大宽幅斜面涂布检测

锂电池极片涂布、隔膜涂覆、印刷薄膜等产线，往往因安装空间限制或辊筒弧度，导致相机必须倾斜架设。在米级宽幅下，普通镜头两端清晰度衰减极为严重。

沙姆镜头配合大靶面工业相机，可在大工作距离、大视场条件下，保证整幅卷材从左到右的成像一致性，厚度不均、漏涂、针孔等缺陷无一遗漏。

4. 结构光与立体视觉

在结构光 3D 重建系统中，投影仪与相机均存在倾斜角度，投影光栅若离焦会直接导致相位计算误差。沙姆镜头可分别对相机端和投影端进行焦平面倾斜校正，让投影图案在被测物平面上全程高对比度，重建精度与有效深度范围同步提升。

四、选型与部署：三个不能忽视的现实问题

沙姆镜头虽强，却并非 "插上就好用" 的万能方案。实际工程落地中，有三个关键问题必须提前考量：

1. 空间与接口限制

标准 C 接口法兰距仅 17.526mm，留给倾斜机构的空间非常有限。传统沙姆镜头可调角度通常只有 ±5°，大角度场景往往需要定制化设计。目前主流方案是在相机与镜头之间增加沙姆转接组件，兼顾通用性与调节范围。

2. 畸变与测量精度

镜头倾斜会引入额外的透视畸变，画面不同位置的光学倍率存在差异。对于单纯的缺陷检测，这种影响尚可接受；但如果用于精密尺寸测量，必须配合远心光路设计，并进行专门的标定校正，否则测量误差会显著增大。

3. 调节精度与锁定可靠性

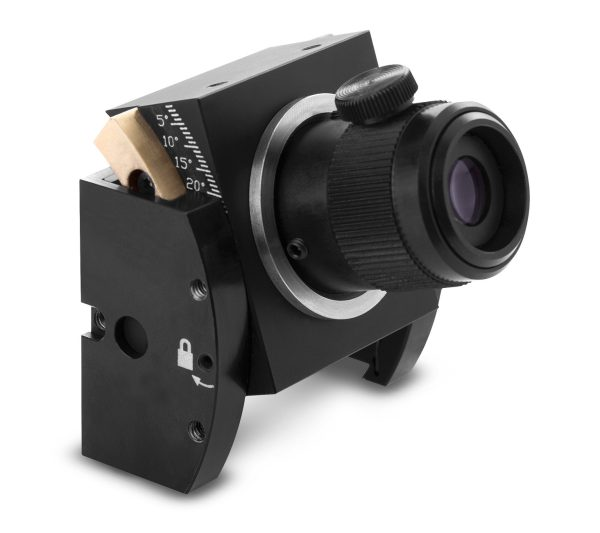

沙姆角度的微调精度直接决定成像效果，差之毫厘便可能导致边缘失焦。工业现场振动环境下，调节机构的锁紧可靠性至关重要。优质沙姆镜头通常带有刻度指示与锁紧装置，可实现角度的量化调节与稳定保持。

五、结语：从 "景深不够" 到 "焦平面对位"

回顾整个机器视觉的景深困局，我们的思维惯性常常停留在 "如何把景深做更大"—— 更大的光圈数、更短的焦距、更远的工作距离…… 但沙姆镜头给出了另一条完全不同的思路：

不追求覆盖一切的大景深，而是让有限的景深精准落在需要的平面上。

这既是几何光学的精妙之处，也是工程思维的智慧体现 —— 面对问题，未必总要硬碰硬地增加资源投入，换一个角度，让系统与需求精准对位，往往能以更低成本获得更好的效果。

从 19 世纪的航拍测绘到今天的工业 4.0 产线，沙姆定律这条百年光学法则，正在机器视觉的新赛道上持续焕发活力。当你下次再遇到倾斜拍摄模糊的难题时，不妨想一想：也许不是景深不够，只是焦平面还没摆对角度。
