城市综合管廊深埋于地表之下，是维系城市水、电、气、通信供给的隐蔽脉络。廊内空间狭长闭塞，水汽、粉尘、电磁干扰并存，管线隐患隐蔽难察，人工下井巡检不仅效率低下，还时刻面临安全隐患。挂轨式巡检机器人，正是管廊智能化运维的关键载体。而机器人能否精准捕捉隐患、稳定执行巡检任务，取决于视觉采集单元与信号控制单元的性能。凯茉锐 KC9236M 一体化机芯搭配 HK-100 网络控制板组成成套方案，为管廊挂轨巡检机器人搭建起感知与控制链路，从容应对地下廊道复杂工况，实现全天候自主巡检值守。

一、36 倍光学变焦机芯，适配廊道多变光照巡检场景

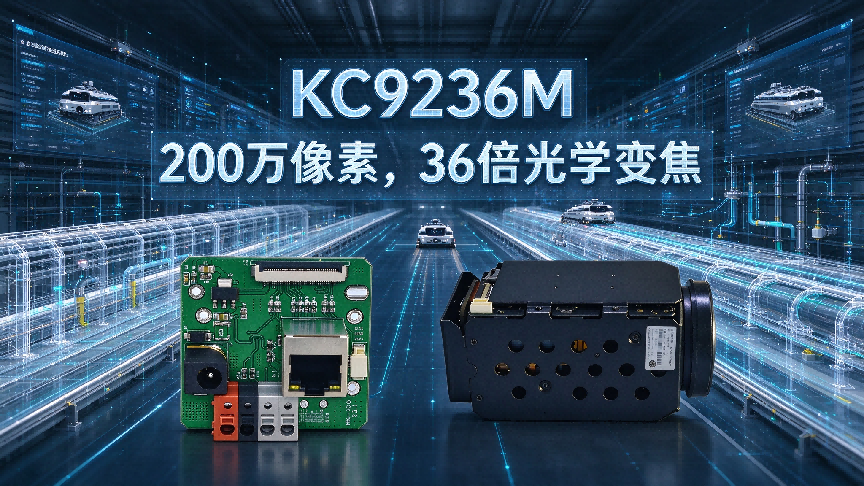

地下管廊没有恒定光源，局部区域漆黑无光，部分点位又存在强光反光，对摄像机芯的成像能力提出严苛考验。KC9236M 为 200 万高清一体化机芯，搭载 1/2.8"CMOS 传感器，支持 36 倍光学变倍，焦距覆盖 5.9-212.4mm，视场角区间 59.8°-2.3°。机器人沿着轨道匀速行进时，广角画面可以包揽整条廊道的宏观环境，望远端则能够放大聚焦管线焊缝、仪表刻度、防腐层破损等细微故障点。

针对管廊低照度环境，机芯彩色 0.05lux、黑白 0.01lux 的感光性能，搭配 ICR 红外滤光片自动切换、120dB 宽动态、3D 数字降噪技术，平衡明暗反差，抑制画面噪点。内置陀螺仪防抖，抵消轨道行进震动带来的画面晃动，保障移动巡检画面清晰稳定。H.265 高效编码大幅压缩视频码流，适配管廊有限的网络传输条件，高清画面持续稳定回传至运维平台。

二、内置 AI 智能侦测，从被动录像转向管廊主动预警

传统巡检仅依靠事后调取视频核查，隐患发现滞后，极易错失处置时机。KC9236M 搭载深度学习 AI 算法，集成区域入侵、越界侦测、遗留物检测、徘徊侦测等多种智能分析功能。一旦出现无关人员闯入管廊管控区域、廊道内遗留杂物、人员长时间逗留等异常事件，机芯就地识别、即时触发告警。

同时支持人脸抓拍、视频遮挡侦测，既可以登记廊内持证检修人员信息，规范现场作业管理；也能监测镜头积灰、异物遮挡问题，避免巡检 “失明”。这套智能识别能力，让挂轨巡检机器人不再只是一台移动摄像机，成为可以自主甄别风险的感知终端，将管廊安全管控前置。

三、HK-100 网络控制板，搭建机芯与机器人主控通信桥梁

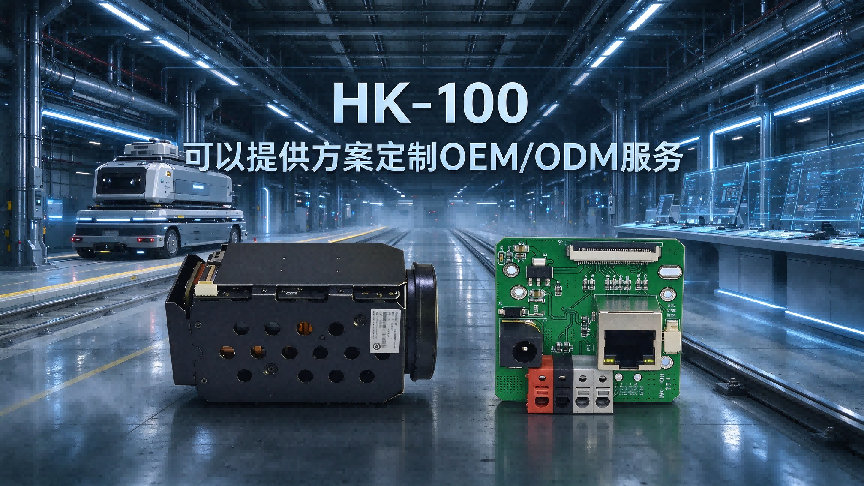

高性能机芯，需要可靠稳定的信号传输载体来释放全部能力，HK-100 网络控制板就是整套方案的通信枢纽。它采用军工级 PCB 板材，抗潮湿、抗电磁干扰，适配管廊恶劣环境；板卡尺寸 48*48mm，结构紧凑，适配挂轨机器人狭小的内部装配空间。

板卡搭载专用 36P 机芯接口，可直连 KC9236M，兼容 VISCA、PELCO-P/D 通用云台协议，支持 RS485、RS232-TTL 透传、多路网络输出通道。机器人主控下发变焦、调焦、日夜模式切换等指令，经由 HK100 快速转发执行，实现机器人行走、机位调整、图像采集动作同步联动。DC12V 供电，接口布局齐全，支持 OEM、ODM 定制开发，方便集成商快速完成整机二次开发。

四、成套硬件方案落地，适配管廊无人运维项目集成需求

KC9236M 机芯与 HK-100 控制板的组合方案，充分面向挂轨巡检机器人项目落地需求设计。KC9236M 功耗可控，静态功耗 5W、动态 7W，-10℃~60℃宽温运行，适配廊道昼夜温差变化；自带音频、报警、存储接口，支持 MicroSD 卡本地录像，兼容 ONVIF、SDK 对接，可无缝接入现有管廊运维平台。

HK-100 预留标准 38*38 定位孔，布线简洁，降低整机结构设计难度，除适配 KC9236M 外，还可兼容多款国产一体化机芯，拓展项目选型空间。整套软硬件协同，让挂轨机器人在轨道往复巡航过程中，一站式完成图像采集、智能研判、指令响应、告警上报全流程工作，减少运维人员下廊频次，规避高危作业风险。
