在工业机器视觉系统里，很多人先盯算法，先盯镜头，先盯光源。 但真正决定系统“跑得快不快、稳不稳”的，往往是一个基础参数：相机帧率。 帧率没理解透，采集速度、实时性、稳定性，都会受到影响。

今天就从三个关键维度，带你把工业相机帧率彻底看明白：它到底是什么、怎么配置、为什么有时设了也跑不上去。

一、先搞懂：什么是帧率？

帧率，英文叫 FPS（Frames Per Second），表示相机在1秒钟内采集或传输多少帧图像。

不同类型的相机，帧率的含义也略有区别：

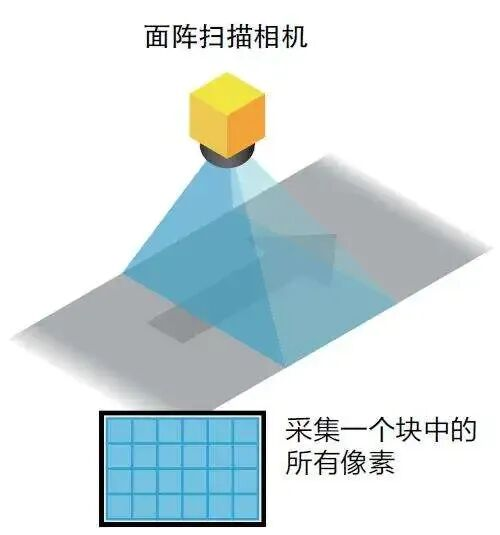

面阵相机：帧率表示每秒采集多少张完整图像；

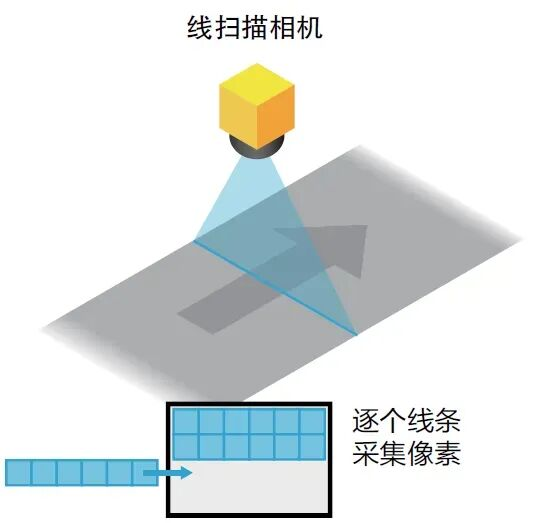

线阵相机：帧率通常对应“行率”，也就是每秒采集多少行图像。

你可以把它理解得更直白一点：

帧率越高，相机抓图越快，画面更新越及时，系统响应也更流畅。

这也是为什么在高速检测、动态目标识别、在线测量等场景中，帧率往往是绕不开的核心指标。

二、帧率不是随便填个数：配置方法一定要懂

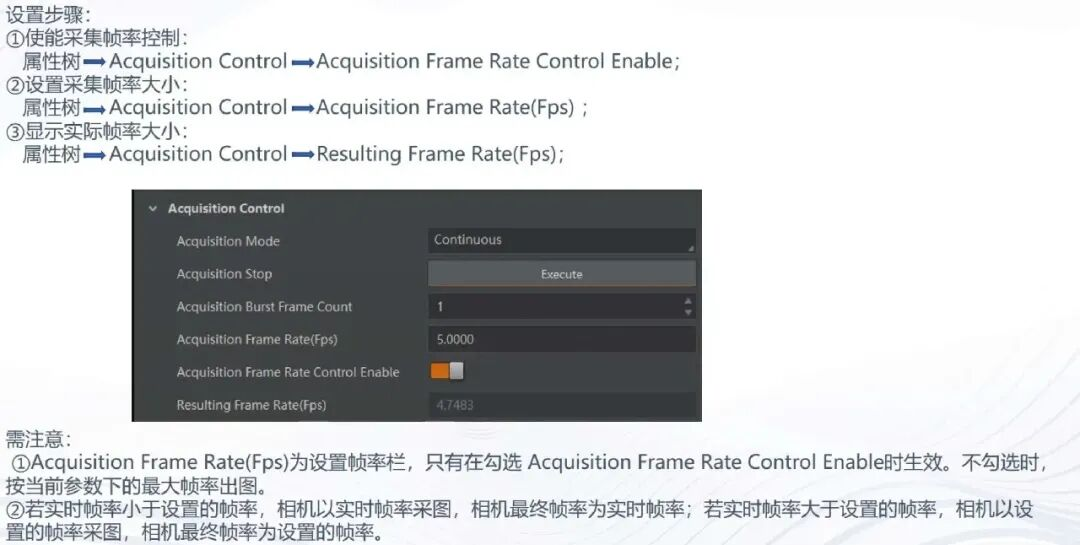

在常见的工业相机软件中，比如 MVS，和帧率相关的参数主要有三个。

1）Acquisition Frame Rate Control Enable

这是帧率控制开关。 只有开启之后，你设置的帧率参数才会真正生效。

一句话记住：

不打开这个开关，后面的设置基本等于白设。

2）Acquisition Frame Rate

这是目标帧率设定值。 也就是你希望相机运行到的帧率。

3）Resulting Frame Rate

这是实际帧率。 它会根据当前的工作条件动态变化，反映相机此时此刻真正跑到的速度。

这里有几个非常关键的判断逻辑：

如果不启用帧率控制开关，相机会按自身可支持的最大帧率运行；

如果你设定的帧率高于相机当前实际能力，最终帧率并不会强行达到设定值，而是取决于实时条件；

如果你设定的帧率低于相机实际能力，相机会按照你设定的数值稳定运行。

很多人调参数时最容易忽略的一点就是：

“设定帧率”不等于“实际帧率”。真正要看的，是 Resulting Frame Rate。

三、为什么设了帧率，还是跑不起来？

这是现场最常见的问题之一。

明明参数填了，开关也开了，结果系统就是跑不到预期帧率。 问题通常不在“设没设”，而在有没有被其他条件限制住。

下面这几个因素，都是影响帧率的关键点。

1）图像读出时间

图像从传感器读出来，本身就需要时间。 这个过程和传感器特性、图像高度密切相关。

通常来说：

图像越小，读出越快，帧率越高。

所以在一些应用里，合理缩小图像区域，往往就能带来明显提速。

2）曝光时间

曝光时间一长，帧率就容易被“拖住”。

因为曝光本身就占用了采集周期。 当曝光时间大于 1/最大帧率时，帧率通常会明显下降。

说得更直接一点：

不是你想快就能快，曝光时间太长，相机也得“等”。

3）像素格式

不同像素格式，对应的数据量不同。 数据越大，传输压力越大，帧率自然越难提上去。

例如同样一张图：

位数更高，数据更多；

数据更多，链路更忙；

链路更忙，帧率就可能下降。

所以，像素格式并不只是图像质量参数，它也直接影响速度。

4）带宽

接口带宽、链路速度，都会直接限制帧率表现。

带宽越充足，单位时间能传输的数据就越多，帧率也就更容易提升。 反过来，链路一旦成为瓶颈，再高的设定值也只是纸面参数。

5）无损压缩功能

有些相机会先进行无损压缩，再把数据传到PC端，由PC端完成解码。

这样做的好处是：

在一定程度上减少传输压力，从而提升帧率表现。

对于带宽紧张的场景，这是一个值得关注的优化方向。

6）ADC 精度

ADC 精度越高，意味着数据量通常越大。 数据量变大，处理和传输压力都会随之增加，帧率也可能被拉低。

所以很多时候，更高精度和更高速度之间，需要做平衡。

四、想把帧率提上去，这几个方法很实用

当相机实际帧率达不到预期时，不要急着怀疑设备。 先从下面几个方向排查和优化，往往更有效。

方法一：调整像素格式

比如从 12位改成8位，直接减少数据量。 数据轻了，传输压力小了，帧率自然更容易上来。

前提是：图像精度仍然满足当前应用需求。

方法二：缩短曝光时间

曝光时间过长，是帧率下降的高频原因。 在成像允许的情况下，适当缩短曝光，常常能直接改善速度表现。

方法三：优化带宽

检查接口带宽、链路速度，同时可根据实际情况调整数据包大小。 很多“莫名其妙跑不满”的问题，最后都能追溯到传输链路。

方法四：降低 ADC 精度

如果项目对精度要求没有那么高，可以适当降低 ADC 精度，换取更高的采集速度。

这本质上是一个典型取舍：

在满足需求的前提下，用合适的精度，换更高的效率。

五、帧率背后，本质是速度与质量的平衡

帧率从来都不是一个孤立参数。 它背后牵动的，是整个机器视觉系统的速度、图像质量、传输能力和稳定性。

理解帧率，才能知道系统的性能边界。 会配置帧率，才能更从容地应对不同场景。 看懂影响因素，才能在现场快速找到真正的优化方向。

最后留一句很实用的话：

机器视觉系统不是单纯追求“更高帧率”，而是追求“在当前任务下，最合适的帧率”。

跑得快，很重要。 拍得稳，同样重要。 真正优秀的系统，往往是在两者之间找到平衡点。
