工业相机参数不少，但真正影响图像效果和传输效率的，像素格式一定排得上号。 很多人会调曝光、会调增益，却一到 Pixel Format 就容易犹豫。 其实，把这个参数吃透，你对相机图像的理解就会更进一步。

今天这篇，我们就把工业相机里非常重要的一个参数——像素格式，一次讲明白。

看完你会搞懂3件事：什么是像素格式；常见像素格式有什么区别；实际该怎么设置。

一、先搞懂：什么是像素格式？

所谓像素格式，本质上就是——相机采集图像时，每个像素点是如何存储、如何组织数据的。

不同的像素格式，决定了图像里保存的是灰度信息，还是颜色信息； 也决定了数据量大小、传输效率、成像效果，甚至会影响最终帧率。

工业相机常见的像素格式，主要包括这几类：

Mono

Bayer

RGB

YUV

名字不算复杂，但背后的差异，直接关系到你的项目选型和调试效率。

1. 常见像素格式，到底分别适合什么场景？

   1）Mono：黑白图像最常见的格式

   Mono，也就是单色格式。 它通常用于黑白图像采集。

   这种格式下，每个像素点只包含亮度信息，也就是灰度值，不包含颜色信息。 比如 Mono 10，表示每个像素用10位来存储。

   它的特点很直接：数据更精简，传输和存储效率更高。

   对于黑白相机来说，原始数据通常就是 Mono 格式。

   2）Bayer：彩色相机最常见的原始格式

   如果是彩色相机，很多原始图像数据通常会采用 Bayer 格式。

   它的原理是： 在图像传感器上使用颜色滤光片阵列（CFA），每个像素点只记录红、绿、蓝中的一种颜色值，其他颜色值则通过邻近像素进行插值计算。

   也就是说，每个像素并不是完整的RGB信息，而是“先采一部分，再算出另外一部分”。

   Bayer 常见的排列方式如下：

工业相机参数不少，但真正影响图像效果和传输效率的，像素格式一定排得上号。 很多人会调曝光、会调增益，却一到 Pixel Format 就容易犹豫。 其实，把这个参数吃透，你对相机图像的理解就会更进一步。

今天这篇，我们就把工业相机里非常重要的一个参数——像素格式，一次讲明白。

看完你会搞懂3件事：什么是像素格式；常见像素格式有什么区别；实际该怎么设置。

一、先搞懂：什么是像素格式？

所谓像素格式，本质上就是——相机采集图像时，每个像素点是如何存储、如何组织数据的。

不同的像素格式，决定了图像里保存的是灰度信息，还是颜色信息； 也决定了数据量大小、传输效率、成像效果，甚至会影响最终帧率。

工业相机常见的像素格式，主要包括这几类：

Mono

Bayer

RGB

YUV

名字不算复杂，但背后的差异，直接关系到你的项目选型和调试效率。

1. 常见像素格式，到底分别适合什么场景？

   1）Mono：黑白图像最常见的格式

   Mono，也就是单色格式。 它通常用于黑白图像采集。

   这种格式下，每个像素点只包含亮度信息，也就是灰度值，不包含颜色信息。 比如 Mono 10，表示每个像素用10位来存储。

   它的特点很直接：数据更精简，传输和存储效率更高。

   对于黑白相机来说，原始数据通常就是 Mono 格式。

   2）Bayer：彩色相机最常见的原始格式

   如果是彩色相机，很多原始图像数据通常会采用 Bayer 格式。

   它的原理是： 在图像传感器上使用颜色滤光片阵列（CFA），每个像素点只记录红、绿、蓝中的一种颜色值，其他颜色值则通过邻近像素进行插值计算。

   也就是说，每个像素并不是完整的RGB信息，而是“先采一部分，再算出另外一部分”。

   Bayer 常见的排列方式如下：

常见排列方式包括：

GR、GR（偶数行扫描的颜色通道）

BG、BG（另一种常见的扫描顺序）

Bayer 的优势很明显：数据量相对较小，适合彩色图像的原始采集。

但它也有一个特点： 因为颜色信息需要通过插值获得，所以在成像质量上，一般不如 RGB 直接。

3）RGB：色彩信息完整，图像质量更高

RGB 格式包含三个通道：

R：红色

G：绿色

B：蓝色

在这种格式下，每个像素点都包含完整的三通道颜色信息。 也就是说，一个像素会同时记录 R、G、B 三个数值。

它的优点是：色彩更丰富，更适合高质量彩色图像采集和精细色彩处理。

但代价也很清楚：数据量更大。

所以，RGB 往往更偏向“效果优先”的场景。

4）YUV：视频处理中非常常见的格式

YUV 格式常用于视频处理。

它会把图像信息拆成两部分：

Y：亮度信息

U、V：色度信息

为什么这么设计？ 因为人眼对亮度更敏感，对色度相对没那么敏感。 所以，YUV 可以在尽量保留视觉效果的前提下，减少数据量，方便压缩、传输和存储。

常见的 YUV 格式有：

常见类型包括：

YUV 422

YUV 444

YUV 420

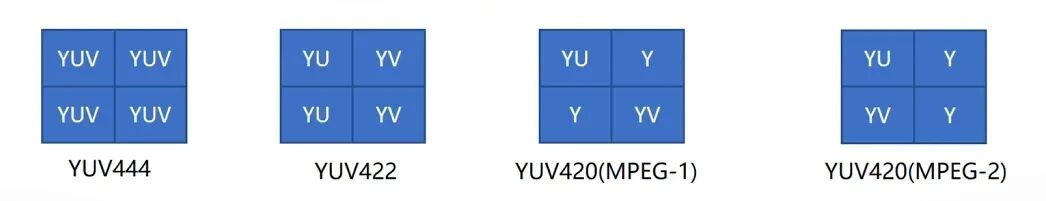

这几个数字，代表的是不同的色度子采样方式。 通常来说，数字越小，色度信息越少，图像文件体积也越小。

三、别忽略这个词：Pixel Format 和 Packet 是什么关系？

很多人在看相机参数时，除了 Pixel Format，还会看到一个词：Packet。

它的核心作用，其实就是一句话：为了节省存储空间。

为什么需要它？

因为在没有 Packet 的情况下，像素数据往往会被放进更大的内存空间里存储。 比如，明明只需要 10 比特的数据，却可能占用 16 比特的存储空间。 这样一来，就会产生浪费。

举个例子你就明白了：

Mono 10：每个像素点占用10比特数据，但如果没有 Packet，这10比特可能会被存进16比特空间，剩下6比特被浪费。

Mono 10 Packet：会把10比特数据存进12比特空间，剩余的2比特填充为0，从而减少存储浪费。

所以，Packet 本质上是在做一件事：尽量让数据存储更紧凑。

这对带宽、存储空间、传输效率，都会有实际意义。

四、不同像素格式，差别到底体现在哪？

理解像素格式，不能只记名字。 真正关键的是：它们在数据内容、数据大小、帧率和成像效果上都不一样。

1）每个像素记录的内容不同

这是最本质的区别。

Mono：每个像素只有灰度值

Bayer：每个像素只记录一个颜色值（R、G 或 B），其他颜色通过邻近像素推算

RGB：每个像素都包含完整的 R、G、B 三种颜色值

YUV：把图像分成亮度 Y 和色度 U、V 两部分

看上去只是数据组织方式不同，实际却会影响后续处理链路。

2）每帧图像的数据大小不同

像素格式不同，数据量自然不同。

Mono：通常是8比特或10比特

Bayer：数据量一般较小，通常为8比特

RGB：占用空间更大，通常为24比特

YUV：大小取决于采样方式，一般为16比特或12比特

一句话总结：图像信息越完整，通常数据量越大。

3）帧率表现也会不同

数据量不同，传输压力就不同。 传输压力不同，帧率表现自然也会有差异。

一般来说：

Bayer：更容易达到较高帧率

RGB：由于数据量更大，帧率通常会更低

YUV：一般介于两者之间

所以在很多项目里，像素格式并不只是“图像格式选择”，它也直接影响系统效率。

4）成像效果存在明显区别

这也是大家最关心的一点。

对于彩色相机来说：

Bayer：颜色信息依赖插值计算，图像色彩饱和度相对较低

RGB：每个像素都有完整颜色信息，色彩更准确、更丰富

YUV：在色彩表现上与 RGB 差别不大，但由于亮度和色度分离，处理效率更高

所以你会发现：速度、数据量、图像质量，三者往往不能同时最大化。选哪一种，关键还是看你的应用需求。

五、黑白相机和彩色相机，通常怎么选？

把前面的内容再收一下，会更容易形成清晰判断。

黑白相机：通常使用 Mono

黑白相机的原始数据一般就是 Mono 格式。 因为只有灰度信息，没有颜色信息，所以它的数据量更小，存储和传输效率也更高。

彩色相机：原始数据通常是 Bayer

彩色相机原始采集时，通常采用 Bayer 格式。 它的数据量较小，更适合原始采集和较高帧率场景。 但因为颜色信息要靠插值恢复，所以成像质量通常不如 RGB 直接。

追求更高彩色质量：可以用 RGB

如果应用场景更关注色彩还原和图像细节，RGB 会更合适。 但要接受它带来的更大数据量。

视频处理链路里：YUV 很常见

YUV 的优势在于把亮度和色度分开处理，兼顾视觉效果和压缩效率。 因此它在视频传输、视频存储等场景中很常见。

六、像素格式怎么设置？其实就这一步

实际设置并不复杂。

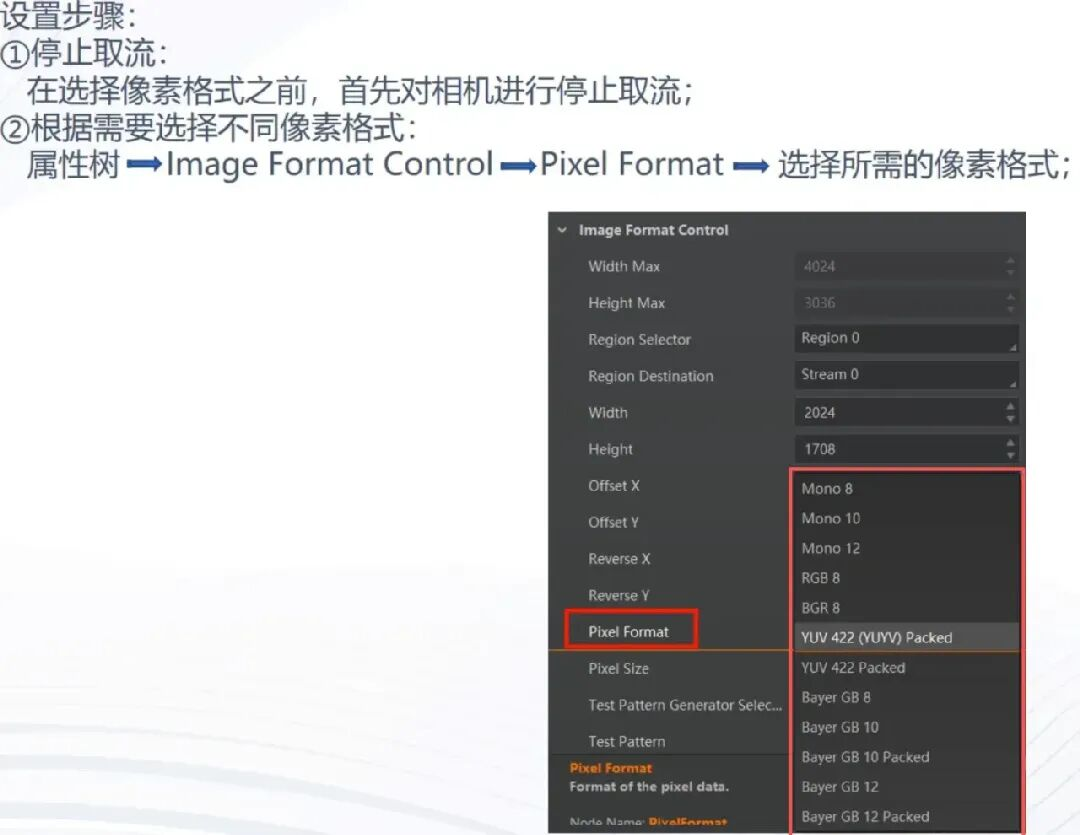

在设置像素格式之前，需要先停止相机的图像采集流。 然后，通过相机控制软件或者属性树，在 Pixel Format 设置项下，选择你需要的像素格式即可。

对应界面通常如下：

这个步骤不难，难的是——你是否清楚自己为什么选这个格式。

七、最后总结：像素格式，不只是“会设置”这么简单

很多人把 Pixel Format 当成一个普通参数。 但实际上，它背后牵涉的是图像数据结构、存储方式、传输效率、帧率表现和成像质量。

你可以这样记：

Mono：黑白，简单高效

Bayer：彩色原始数据，数据小、帧率高

RGB：颜色完整，图像质量高，但数据量大

YUV：适合视频处理，兼顾效果和压缩效率

真正会用工业相机的人，不只是会点开参数菜单。 更重要的是，知道每一个参数背后意味着什么。

像素格式，就是非常典型的一项。
